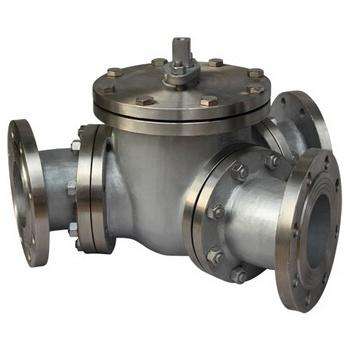

Y形三通球阀Q42F的阀座密封根据工况不同，可分别采用软密封、喷焊镍基合金（硬度大于HRC60）、超音速涂钨钴合金（硬度大于HRC70）及特种硬化材料等多种先进工艺，适用各种苛刻工况，软密封适用200℃以下工况，硬密封碳钢不超过425℃，不锈钢硬密封不超过350℃。Y型三通球阀有相互成120°和两通孔成135°，根据需要可实现对介质流向切换两种工况。
Y型120°三通球阀Q42F产品特点：
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化。
2、三通球芯分T形和L形，使用寿命长，流通能力大，阻力小。
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
型号、材料及主要参数：
|
产品型号
|
Q42F-16-40C
|
Q42F-16-40P
|
Q42F-16-40R
|
|
Q42Y-150-300LBC
|
Q42Y-150-300LBP
|
Q42Y-150-300LBR
|
|
阀体
|
WCB
|
CF8
|
CF8M
|
|
球体
|
WVB+ENP
|
CF8
|
CF8M
|
|
阀杆/固定圈
|
2Cr13
|
304
|
316
|
|
阀座
|
PTFE
|
PTFE
|
PTFE
|
|
填料
|
PTFE+O形圈
|
|
PTFE+O形圈
|
|
适用介质
|
水、油、蒸汽等
|
酸等腐蚀性介质
|
|
适用温度
|
-29-150℃
|
-29-150℃
|
|
蜗轮Y型三通球阀
|
Q后插入“3”表示，示例：Q342F-16C/P/R
|
|
气动Y型三通球阀
|
Q后插入“6”表示，示例：Q642F-16C/P/R
|
|
电动Y型三通球阀
|
Q后插入“9”表示，示例：Q942F-16C/P/R
|

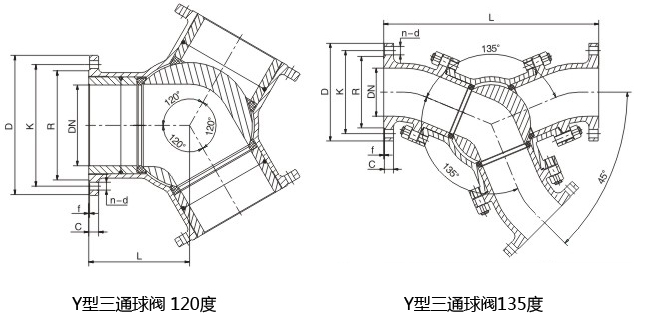

Y形三通球阀的外形尺寸：
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
75
|
75
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
|
H
|
90
|
90
|
102
|
115
|
135
|
140
|
155
|
185
|
210
|
275
|
305
|
335
|
Q42F-16C,16P 135度Y型球阀,135度硬密封球阀,135度硬密封球阀指流道为Y形结构，Y形角度135 度，135度角Y型三通球阀应用在项目当中具有：流阻小、流量大、流通能力强、外观精美、结构紧凑，安装在管道当中不会使介质留在阀门内部，可以方便的对 流道进行切换，在应用在工况当中135度角Y型三通球阀可以根据客户的要求定制密封面
一、Q42F-16C,16P 135度Y型球阀,135度硬密封球阀,135度硬密封球阀材质表：
|
序号
|
零件名称
|
材质名称(常规配置)
|
|
Q42F/H-C
|
Q42F/H-P
|
Q42F/H-R
|
Q42F/H-RL
|
|
1
|
阀体、阀盖
|
WCB
|
304(CF8)
|
316(CF3)
|
316L(CF3M)
|
|
2
|
填料
|
PTFE、PPL、柔性石墨
|
|
3
|
球体
|
WCB+HCr
|
304(CF8)
|
316(CF3)
|
316L(CF3M)
|
|
4
|
密封圈
|
PTFE、PPL
|
|
5
|
垫片
|
PTFE、PPL
|
|
6
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
7
|
双头螺栓
|
35CrMoA
|
304
|
316
|
316L
|
Q42F-16C,16P 135度Y型球阀,135度硬密封球阀,135度硬密封球阀连接尺寸
|
DN
|
L
|
D
|
K
|
R
|
C
|
f
|
n-d
|
|
50
|
340
|
160/165
|
125
|
100
|
20
|
3
|
4-18
|
|
65
|
400
|
180/185
|
145
|
120
|
20
|
3
|
4-18
|
|
80
|
410
|
195/200
|
160
|
135
|
20
|
3
|
8-18
|
|
100
|
460
|
215/220
|
180
|
155
|
22
|
3
|
8-18
|
|
125
|
560
|
245/250
|
210
|
185
|
22
|
3
|
8-18
|
|
150
|
660
|
280/285
|
240
|
210
|
24
|
3
|
8-23
|
|
200
|
800
|
335/340
|
295
|
265
|
24
|
3
|
12-23
|
|
250
|
1030
|
405
|
355
|
320
|
30
|
3
|
12-25
|
|
300
|
1140
|
460
|
410
|
375
|
30
|
4
|
12-25
|
