不锈钢水力控制阀

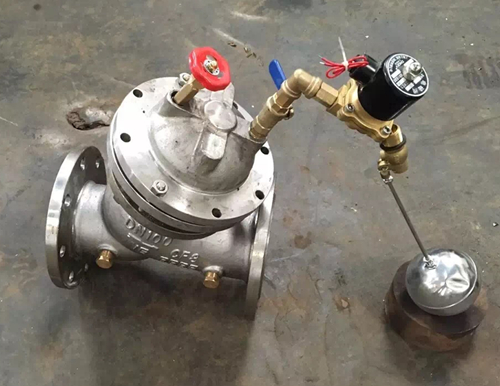

该阀主要由主阀4、针阀2、电磁向导阀1与球阀3等组成。水力电动控制阀是用于安装在管路中作为电动遥控开启和关闭的功能,同时可加装速度调控装置,可取代启闭闸阀或蝶阀的大型电动装置。维修简单、使用方便、安全可靠。
不锈钢水力控制阀主要技术参数
公称压力
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
壳体试验压力
|
1.5MPa
|
2.4MPa
|
3.75MPa
|
密封试验压力
|
1.1MPa
|
1.76MPa
|
2.75MPa
|
工作温度
|
0~80℃
|
电低动作压力
|
P1≥0.07MPa
|
电磁阀电压交流
|
220V
|
电磁阀电压直流
|
24V
|
适作介质
|
水
|
不锈钢水力控制阀维护说明
水力控制阀是一种利用水自润式阀体,无须另加机油润滑,如遇主阀内零部件损坏是,请按下列指示进行拆卸。注:(主阀内一般易耗品为膜片和O型圈,其他内部件甚少损环。)
1.先将水力控制阀主阀前后端闸阀关闭。
2.将主阀盖上的配管接头螺丝松开,泄掉阀内压力。
3.将水力控制阀所有螺丝取下,包括控制管路中的必要铜管和螺帽。
4.取上阀盖和弹簧。
5.将水力阀轴芯、膜片、活塞等取下,切勿损伤膜片。
6.将水力阀以上各项东西取出后检查膜片及O型圈是否损坏,如无损坏请勿再分其内部零件。
7.如发现水力控制阀膜片或O型圈有损坏,请将轴芯上的螺帽松脱,逐渐分解出膜片或O型圈,取出后重新换上新的膜片或O型圈。
8.详细检视水力控制阀主阀内部阀座,轴芯是否有损坏,若有其他杂物在主阀内部将其清理出。
9.依反向顺序将更换后的零件组合装好水力主阀,注意水力控制阀给能有卡阻现象。
10.请参考安装操作注意事项重新使用。
