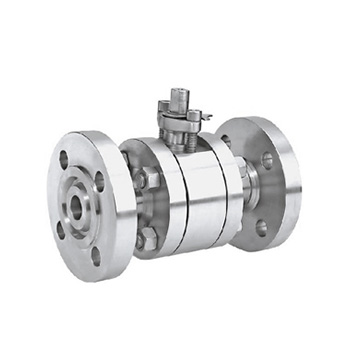

Q41H-100R高压锻钢球阀样图：

公称压力PN/MPa	公称通径DN/mm	L	D	D1	M	Z-φd	b	H	L0
16.0	10	210	95	60	M24X2	3-φ18	20	77	220
	15	230	95	60	M27X2	3-φ18	20	85	220
	20	240	105	68	M33X2	3-φ18	20	94	250
	25	260	105	68	M36X2	3-φ18	22	100	250
	32	300	115	80	M42X2	4-φ18	24	120	300
	40	350	165	115	M52X2	6-φ26	30	150	400
	50	400	165	115	M64X3	6-φ26	32	165	400
	65	490	200	145	M80X3	6-φ29	40	180	500
	80	580	225	170	M100X3	6-φ33	50	200	600
	100	620	260	195	M125X4	6-φ36	60	245	800
32.0	10	210	95	60	M24X2	3-φ18	20	77	220
	15	230	105	68	M33X2	3-φ18	20	85	220
	20	240	105	68	M36X2	3-φ18	20	94	250
	25	260	115	80	M42X2	4-φ18	25	100	250
	32	300	135	95	M48X2	4-φ22	30	120	300
	40	350	165	115	M64X3	6-φ26	35	150	400
	50	400	200	145	M80X3	6-φ29	40	165	450
	65	490	225	170	M100X3	6-φ33	50	180	500
	80	580	260	195	M125X4	6-φ36	55	200	600
	100	620	300	235	M155 X4	8-φ36	65	245	800

上欧阀门服务承诺：
(1) 严格按照合同要求，提供符合设计标准，质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保，-旦发生意外，我方将按需要对所供设备尽快进行免费更换、修理，直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失，我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题，如属我方原因，我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务，指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备，我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务，把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后，在24小时之内作出答复或派出服务人员，尽快到达现场，做到用户对质量不满意，服务不停止。
(16) 免费为产品提供终身维护，凡我厂用户，均建立了详尽的用户档案，我厂售后服务。人员实行定期回访，巡视制度，指导用户的日常维护，及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求，终身为用户提供质优价廉的零配件。
