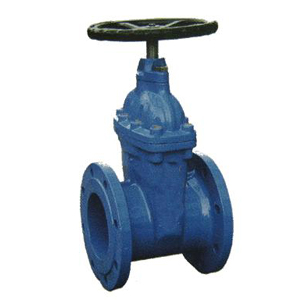

Z45X-10Q暗杆弹性座封闸阀_上欧阀门有限公司

暗杆弹性座封闸阀说明：Z45X-10Q暗杆弹性座封闸阀利用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良,漏水和生锈的现象,更有效的节约安装空间.可广泛用于自来水,污水,建筑,石油,化工,食品,医药,轻纺,电力,船舶,冶金,能源系统等流体管线上作为调节和截流装置使用. 我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用
整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
暗杆弹性座封闸阀技术参数
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
适用介质：水、气等
暗杆弹性座封闸阀主要零部件材料

NO	零件名称	材质
1	阀体	灰铸铁、球墨铸铁、铸钢
2	闸板	球墨铁铁外覆三元乙丙或丁腈橡胶
3	内六角螺栓	碳化处理
4	密封圈	丁腈橡胶、三元乙丙
5	阀盖	灰铸铁、球墨铸铁、铸钢
6	阀杆	不锈钢
7	“O”形密封圈	丁睛橡胶、三元乙丙
8	止推轴承	锡青钢
9	螺栓	不锈钢
10	压盖	球墨铸铁、铸钢
11	防尘罩	丁腈橡胶
12	手轮（传动帽）	铸铁

暗杆弹性座封闸阀主要技术参数公称压力：1.0～2.5MPa
公称通径：50～400mm
工作温度：0～120℃
适用介质：水、油、气等
法兰标准：GB/T17241.6GB9113
试验标准：GB13927API598

暗杆弹性座封闸阀主要连接外型尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
Hmin（全关）	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
Hmax（全开）	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750
