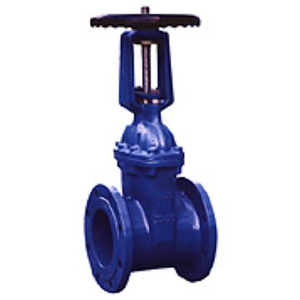

Z41XRRHX明杆弹性座封闸阀_上欧阀门有限公司

明杆弹性座封闸阀说明：Z41X除具有弹性座封闸阀的优点之外，并可以较直观显示阀门开度，启闭迅速可靠，故常用于消防及工业系统。一般安装于距地面较高的位置。我厂引进欧洲高科技阀门制造技术所生产的弹性座封闸阀，利用闸门整体包胶产生变形补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻伤、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
1. 整体包胶：闸门采用整体包胶，其良好的覆盖性能与精确的几何尺寸，保证密封可靠，寿命。
2. 重量轻：阀体采用球铁制成，重量轻，安装方便。
3. 平底阀座：底部采用与水管相同的平底式阀座设计，不产生杂物淤积，密封更可靠。
4. 耐腐蚀：内腔采用无毒环氧树脂涂状，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5. 三“0”密封：阀杆采用三道0型环密封，磨擦阻力小，开关轻巧，不漏水。
明杆弹性座封闸阀技术参数
压力等级：1.0MPa、1.6MPa
阀体耐压：1.5MPa、2.4MPa
密封试验：1.1MPa、1.76MPa
工作温度：0～80℃
明杆弹性座封闸阀主要零部件材料

名称	材质
阀体	灰铸铁、球墨铸铁、铸钢
闸板	球墨铸铁 +三元乙　丙　或　丁　腈　橡　胶
中口垫	丁腈橡胶、三元乙　丙
密封圈	丁腈橡胶
支架	灰铸铁、球墨铸铁、铸钢
阀杆	不锈钢
螺栓	不锈钢
压盖	球墨铸铁、铸钢
阀　杆　螺　母	铜　合　金
手轮（传动帽）	可锻铸铁

明杆弹性座封闸阀主要技术参数
公称压力：1.0～2.5MPa 　工作温度：0～80℃　　法兰标准：GB/T 17241.6 GB9113
公称通经：50～400mm　适用介质：水、油、气等　试验标准：GB13927 AP1598
明杆弹性座封闸阀主要外形连接尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	178	190	203	229	254	267	292	330	356	381	406
H	322	332	350	420	581	581	736	882	1009	1300	1380
H1	374	398	429	524	721	736	942	1031	1117	1655	1805
