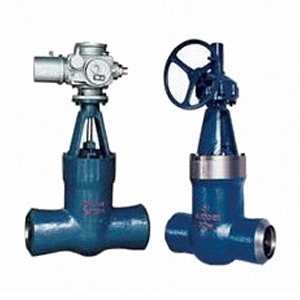

电站闸阀说明：Z60Y/Z960Y/Z62H/Z962Y电站闸阀有两种标准形式，一种是遵循ANSIB16.34和JISL1E101标准的引进型,另一种是按JB3595标准的国标型.其遵循的温度-压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝（网）。密封面上层焊钻基硬质合金，其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。适用于火电厂、石油化工、冶金等高温高压的水、冶金等高温高压的水、蒸汽、油品、过热蒸汽的管道上。
电站闸阀产品结构特点：
1、中部无阀盖压力自紧式连结
2、闸板为要楔式弹性单闸板或楔式双闸板结构
3、闸板/阀座双面堆焊钻基硬质合金
4、抗高温蠕变设计
5、阀杆采用渗氮型沉淀硬化不锈钢
6、有手动、齿轮（伞形齿轮和正齿轮）传动、电动
电站闸阀主要零件的材料说明：
|
零件名称
|
材料牌号
|
|
阀体
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
闸板
|
A216WCB
|
A217WC1
|
A217WC6
|
A217WC9
|
|
阀座
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
阀杆
|
1Cr17Ni2
|
1Cr17Ni2
|
SUH600
|
SUH600
|
|
20Cr1Mo1V1A
|
20Cr1MoVA
|
|
阀盖
|
25
|
15CrMoA
|
12Cr1MoVA
|
12Cr1MoVA
|
|
WCB
|
WC1
|
WC6
|
WC9
|
|
填料
|
增强柔性石墨
|
|
支架
|
WCB
|
WCB
|
WCB
|
WCB
|
|
WC1
|
WC6
|
WC9
|
|
密封环
|
S软钢(增强柔性石墨)
|
S软钢
|
F软钢
|
|
空杆螺母
|
45(ZCuZn25A16Fe3Mn3)
|
|
适用温度
|
≤425℃
|
≤450℃
|
≤540℃
|
≤570℃
|
电站闸阀产品型号：Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注：
1 、制照与验收技术条件按 E101 和B3595-93 的规定。
2 、阀门试验按 JB3595-93 和 JB3595- 93 和 JB3595-93 的规定，阀门密封试验和上密封试验压力按 JB3595-93 的规定。
3 、结构长度按 E101 的规定或用户提供尺寸。
4 、焊接坡口按电力工业管理标准78DG 的规定或按用户提供尺寸。
电站闸阀主要尺寸及重量
|
型号
|
公称通径 DN （ mm ）
|
主要尺寸（ mm ）
|
重量（ kg ）
|
|
L
|
D1
|
D2
|
|
Z962H-200
Z960Y-200
Z962Y-P54100V
Z960Y-P54100V
|
150
|
650
|
164
|
200
|
420
|
|
175
|
750
|
186
|
223
|
526
|
|
200
|
800
|
200
|
262
|
550
|
|
225
|
850
|
233
|
282
|
595
|
|
250
|
950
|
275
|
325
|
1210
|
|
300
|
1200
|
312
|
380
|
2100
|
|
Z962H-250
Z960Y-250
Z962Y-P54140V
Z962Y-P54140V
|
150
|
700
|
150
|
200
|
420
|
|
175
|
750
|
175
|
223
|
530
|
|
200
|
800
|
200
|
262
|
560
|
|
225
|
850
|
220
|
282
|
600
|
|
250
|
950
|
265
|
325
|
1220
|
|
300
|
1194
|
305
|
380
|
2120
|
|
Z960Y-320
Z960Y-P57170V
|
150
|
700
|
150
|
200
|
615
|
|
175
|
750
|
170
|
225
|
680
|
|
200
|
800
|
200
|
262
|
695
|
|
225
|
850
|
207
|
283
|
700
|
|
250
|
950
|
250
|
325
|
1460
|
|
300
|
1245
|
265
|
377
|
2650
|
