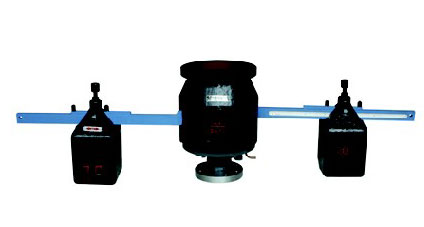

GA44Y-16C,GA44Y-25C,GA44Y-40C,GA44Y-64C型GA44Y双杠杆安全阀
放大图片
产品名称: GA44Y-16C,GA44Y-25C,GA44Y-40C,GA44Y-64C型GA44Y双杠杆安全阀
产品型号: GA44Y-16C,GA44Y-25C,GA44Y-40C,GA44Y-64C
产品特点: GA44Y双杠杆安全阀   产品用途GA44双杠杆安全阀是一种采用杠杆式结构的安全阀,主要用于电站锅炉或蒸汽压力管道上,作为蒸汽、空气等高温介质的超压保护装置。产品特
GA44Y-16C,GA44Y-25C,GA44Y-40C,GA44Y-64C型GA44Y双杠杆安全阀详细资料:
  产品用途
GA44双杠杆安全阀是一种采用杠杆式结构的安全阀,主要用于电站锅炉或蒸汽压力管道上,作为蒸汽、空气等高温介质的超压保护装置。

产品特点
1.通过杠杆和重锤平衡阀瓣压力,不受介质温度影响
2.机械和电气动作互不干扰
3.密封面采用硬质合金设计,坚固耐用
4.调整开启压力准确

执行标准
设计规范:GB/T 12243
结构长度:GB/T 12221
法兰连接:JB/T 79
试验与检验:GB/T 12242
产品标识:GB/T 12220
供货规范:JB/T 7928

整定压力等级
公称压力(MPa) 整定压力等级
1.6 0.06~0.1 0.1~0.16 0.16~0.25 0.4~0.6 0.6~0.8 0.8~1.0 1.0~1.3 1.3~1.6
2.5 1.3~1.6 1.6~2.0 2.0~2.5
4.0 1.3~1.6 1.6~2.0 2.0~2.5 2.5~3.2 3.2~4.0
6.4 2.5~3.2 3.2~4.0 4.0~5.0 5.0~6.4

主要性能参数
型号 铸钢型
GA44Y-C
口径范围 DN80
适用温度 ≤450°C
适用介质 蒸汽、油品
材料 1、阀体 WCB
2、阀盖 WCB
3、阀瓣 304SS
4、阀座 304SS
5、杠杆 WCB
6、重锤 铸铁
密封面材料 堆焊Co基硬质合金

主要结构连接尺寸
型号 DN(mm) 尺 寸 (mm)
H L 承 插 式 法兰式
d1 K2 K3 D3 DN
GA44Y-16C 80 410 840 120 145 162 190 150
GA44Y-25 80 410 840 120 145 162 190 150
GA44Y-40 80 410 840 120 145 162 190 150
GA44Y-64 80 410 840 200 218 253 285 200

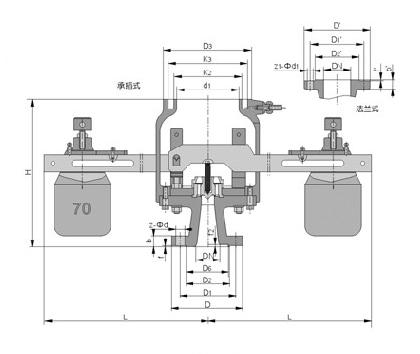

主要结构连接尺寸图

主要结构连接尺寸图



浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
