产品说明：

CS49H 型 圆盘式蒸汽疏水阀PN16～PN40是法兰连接方式,圆盘热动力结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16～PN40，阀体材料为灰铸铁（CS49H-16、S49H-16）、碳钢（CS49H-16C、CS49H-25、CS49H-40）的蒸汽疏水阀。圆盘式疏水阀用来自动排除蒸汽管道，用热设备中的凝结水，以保证管道畅通，提高热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽管网中的蒸汽总管、支管、汽水分离器等场合，还可用于烘房、烘箱、热压机等用汽设备中。

疏水阀工作原理：

圆盘式蒸汽疏水阀是根据伯努力热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化.使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。

产品性能参数：

产品零部件材料:

产品外形结构尺寸:

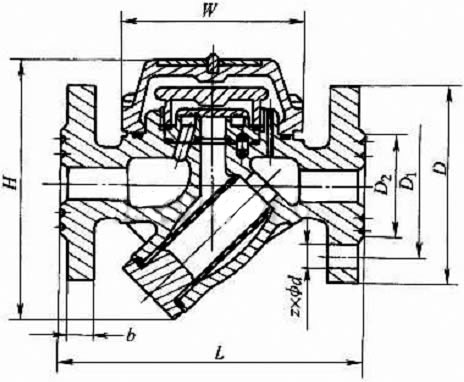

产品外形结构尺寸图：

疏水阀安装注意事项:

1.在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。
2.疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。
3.疏水阀前后要安装阀门，方便疏水阀随时捡修。
4.凝结水流向要与疏水阀安装箭头标志一致。
5.疏水阀应安装在设备出口的最低处，及时排出凝结水，避免管道产生汽阻。
6.如果设备的最低处没有位置安装疏水阀，应在出水口最低位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。
7.疏水阀的出水管不应浸在水里。（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。）
8.机械型疏水阀要水平安装。
9.蒸汽疏水阀不要串联安装。
10.每台设备应该各自安装疏水阀。
11.热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。
12.滚筒式烘干（带虹吸管型）设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。
13.疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。
14.疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。
15.疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。
16.疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。
17.在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。
18.机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。
19.发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。每年至少要检修一次，清除里面的杂质。
