产品展示
Y43H-16C/Q型先导活塞式蒸汽减压阀
放大图片
产品名称: Y43H-16C/Q型先导活塞式蒸汽减压阀
产品型号: Y43H-16C/Q
产品特点: Y43H-16C/Q型先导活塞式蒸汽减压阀    产品说明: Y43H-16、Y43H-16C、Y43H-16Q 先导活塞式蒸汽减压阀:法兰连接形式、活塞式结构形式,阀座密封面材料为
Y43H-16C/Q型先导活塞式蒸汽减压阀详细资料:


产品说明:
Y43H-16、Y43H-16C、Y43H-16Q 型先导活塞式蒸汽减压阀:法兰连接形式、活塞式结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN16,Y43H-16 阀体材料为 HT200、Y43H-16C 阀体材料为 WCB、Y43H-16Q 阀体材料为 QT450-10 的蒸汽减压阀。

性能参数:

性能参数
型号 PN 进口参数 出口压力 / MPa 出口压力 / MPa 适用介质
温度 / ℃ 压力 / MPa
Y43H-16 16 ≤200 1.6 0.05~1.0 ±0.05 蒸汽
Y43H-16C
Y43H-16Q

零部件材料:

零部件材料
型号 材料
阀体、上阀盖、下阀盖 主副阀瓣、主副阀座、活塞 主副弹簧 调节弹簧 膜片 活塞环
Y43H-16 HT2000 不锈钢 铬钒钢 硅锰钢 不锈钢 合金耐磨铸铁
Y43H-16C WCB
Y43H-16Q QT450-10

外形及结构尺寸:

外形及尺寸(mm)
DN L D D1 D2 b z×φd H1 H2 重量 kg
25 180 115 85 65 18 4×φ18 100 290 16
32 200 135 100 78 18 4×φ18 100 290 17
40 220 145 110 85 20 4×φ18 105 310 22
50 250 160 125 100 20 4×φ18 105 310 24
65 280 180 145 120 20 4×φ18 105 310 25
80 310 195 160 135 22 8×φ18 160 340 50
100 350 215 180 155 24 8×φ18 160 340 52
125 400 245 210 185 26 8×φ18 195 375 88
150 450 280 240 210 28 8×φ23 195 375 94
200 550 335 295 265 30 12×φ23 225 475 151

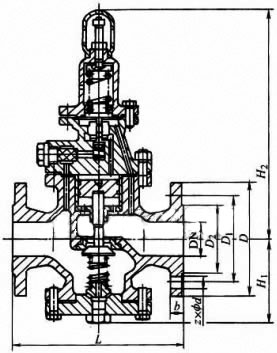

外形尺寸图:


注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中减压阀分为,氮气减压阀,蒸汽减压阀,氧气减压阀,空气减压阀,煤气减压阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!



浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
