产品概述
适用于高炉工程煤气均压放散系统,是一种密闭型阀门,采用液压驱动,油压10-20mpa,启闭时阀≤5S,采用内开盘式和金属密封和橡胶密封的双重密封结构,帮密封可靠, 密封件表面堆焊合金,耐磨性好,故可用于脏煤气及其它含粉尘气体。
主要性能参数
主要性能参数
公称压力 |
0.25PMa |
适用介质 |
煤气 |
适用温度 |
≤200℃ |
主要零件材料 |
铸钢 |
法兰连接尺寸 |
GB/T17241.6-1998 |
液压 |
8.0MPa |
产品外形结构尺寸
外形结构尺寸(mm)
DN |
L |
D0 |
D |
D1 |
b |
n-φd |
A |
A1 |
B |
B1 |
M |
质量
(Kg) |
炉容
(m3) |
图号 |
200 |
700 |
100 |
320 |
280 |
22 |
8-φ18 |
1100 |
540 |
1065 |
452 |
M18×1.5 |
400 |
650 |
|
250 |
760 |
150 |
375 |
335 |
24 |
12-φ18 |
1250 |
600 |
1120 |
480 |
M18×1.5 |
550 |
750 |
|
300 |
820 |
200 |
440 |
395 |
24 |
12-φ23 |
1400 |
600 |
1230 |
530 |
M22×1.5 |
720 |
1000 |
|
350 |
870 |
250 |
490 |
448 |
26 |
12-φ23 |
1596 |
730 |
1289 |
604 |
M22×1.5 |
1046 |
1200 |
DT890 |
400 |
920 |
300 |
540 |
492 |
26 |
16-φ23 |
1790 |
800 |
1365 |
690 |
M27×2 |
1455 |
1500 |
DT889 |
450 |
970 |
350 |
595 |
550 |
26 |
16-φ23 |
1941 |
880 |
1482 |
724 |
M27×2 |
1611 |
1500-2500 |
DT888 |
500 |
1020 |
400 |
645 |
600 |
28 |
20-φ23 |
2120 |
980 |
1550 |
800 |
M27×2 |
1900 |
3204000 |
|

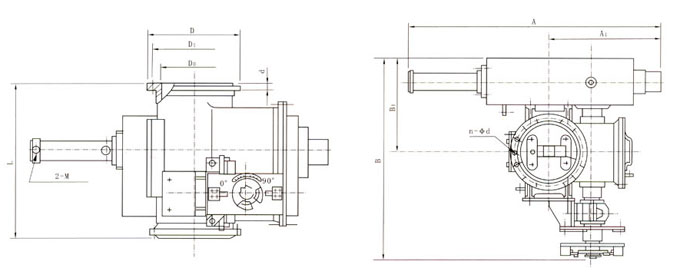

产品外形结构尺寸图
