产品展示
X44W-1.0型三通铸铁法兰旋塞阀
放大图片
产品名称: X44W-1.0型三通铸铁法兰旋塞阀
产品型号: X44W-1.0
产品特点: X44W-1.0三通铸铁法兰旋塞阀 X44W-1.0三通铸铁法兰旋塞阀是关闭件成柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开,实现开启或关闭的一种阀门。阀塞的形状可成
X44W-1.0型三通铸铁法兰旋塞阀详细资料:


旋塞阀概述

是关闭件成柱塞形的旋转阀,通过旋转90度使阀塞上的通道口与阀体上的通道口相通或分开,实现开启或关闭的一种阀门。阀塞的形状可成圆柱形或圆锥形。在圆柱形阀塞中,通道一般成矩形;而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的压力损失。

旋塞阀最适于作为切断和接通介质以及分流使用,但是依据使用的性质和密封面的耐冲蚀性,有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能够用于带悬浮颗粒的介质。旋塞阀的另一个重要特性是它易于适应多通道结构.以致一个阀可以获得两个、三个,甚至四个不同的流道。这样可以简化管道系统的设计,减少阀门用量以及设备中需要的一些连接配件。

旋塞阀广泛地应用于油田开采、输送和精炼设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。



旋塞阀型号编制说明

旋塞阀型号编制说明
阀门类型 传动方式 连接形式 结构形式 密封材质 公称压力 阀体材质
X:旋塞阀 为手动时,
此栏不写
4:法兰 4:填料密封T形三通流道 W:本体 -10:PN1.0MPa 省略:铸铁
T:铜
P:铬镍钛不锈钢
R:铬镍钼钛不锈钢
C:铸钢

主要性能规范

主要性能规范
型号 公称压力
PN(MPa)
试验压力PS(MPa) 适用介质 工作温度(℃)
壳体 密封
X44W-1.0 1.0 1.5 1.1 煤气、油品 ≤100

主要零件材料

主要零件材料
零件名称 阀体 塞子 填料压盖 填料
X44W-1.0 铸铁 铸铁 铸铁 油浸石棉盘根

主要连接尺寸

主要连接尺寸(mm)
公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L D D1 D2 z-φd □s h H
1.0 25 145 115 85 56 4?φ14 17 38 133
32 170 135 100 78 4?φ18 18 45 152
40 180 145 110 85 4?φ18 24 55 212
50 200 160 125 100 4?φ18 28 74 260
65 220 180 145 120 4?φ18 32 82 295
80 250 195 160 135 4?φ18 40 95 327
100 300 215 180 155 8?φ18 45 135 425
125 350 245 210 185 8?φ18 54 154 482
150 400 280 240 210 8?φ23 62 172 512
200 450 335 295 265 8?φ23 75 195 605
250 530 390 350 320 8?φ23 85 230 660
300 580 440 400 368 8?φ23 100 263 760

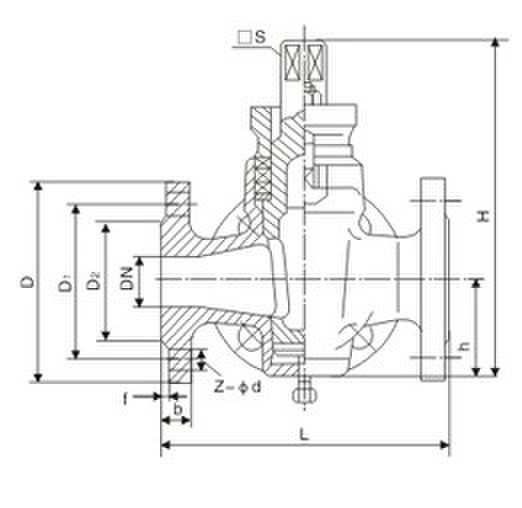

产品外形结构尺寸图

主要连接尺寸图

旋塞阀的选用原则

根据旋塞阀的结构待点和设计上所能达到的功能,建议按下列原则选用:
(1)用于分配介质和改变介质流动方向。其工作温度≤300℃、公称压力镇1.6MPa、公称通径≤300mm,建议选用多通路旋塞阀。
(2)牛奶、果汁、啤酒等食品企业及制药厂等的设备和管路上,建议选用奥氏体不锈钢制的紧定式圆锥形旋塞阀。
(3)油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中,公称压力级≤CL300、公称通径≤300mm、工作温度≤340℃,建议选用油封式圆锥形旋塞阀。
(4)油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中,公称压力级≤CL2500、公称通径≤900mm、工作温度≤340℃,建议选用压力平衡式倒圆锥形旋塞阀。
(5)在大型化学工业中,含有腐蚀性介质的管路和设备上,要求开启或关闭速度较快的场合,对于以硝酸为基的介质,可选用1Crl8Ni9不锈钢制的聚四氟乙烯套筒密封圆锥形旋塞阀;对于以醋酸为基的介质,可选用Cr18Ni12Mo2Ti不锈钢制的聚四氟乙烯套简密封圆锥形旋塞阀。
(6)在煤气、天然气、暖通系统的管路中和设备上,当公称压力≤1. OMPa、公称通径≤200mm,宜选用填料式圆锥形旋塞阀。

浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
