产品展示

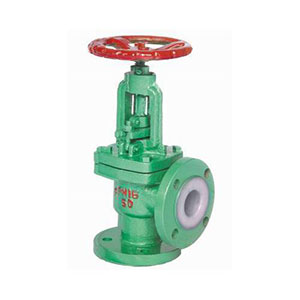

J44F46-16C型手动角式衬氟截止阀
放大图片
产品名称: J44F46-16C型手动角式衬氟截止阀
产品型号: J44F46-16C
产品特点: J44F46-16C手动角式衬氟截止阀    产品概述 J44F46-16C手动角式衬氟截止阀是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截止
J44F46-16C型手动角式衬氟截止阀详细资料:


产品概述
是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截止断管路中的介质,但不能做节流用。 手动角式衬氟截止阀广泛适用于:化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗、无线电、化成箔等行业。适用温度:-60℃至200℃。



产品特点

1.氟塑料全衬里J41F46型直通式、J45F46型直流式、J44F46型角式截止阀,具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通 径1/4)等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。
2.阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。
3.与闸阀相比,截止阀的结构较简单,制造与维修都较方便。
4.密封面不易磨损、擦伤,密封性较好、寿命长。
5.启闭时阀瓣行程较小,启闭时间较短、阀门高度较小。
6.阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。
7.截止阀有三种结构形式:直通式、直流式、角式,其中直通式最为常用,角式可以安装在管路系统的拐角处,直流式流阻是截止阀中最小的。
8.可根据用户需求配置气动、电动装置,满足遥控和程控的需要。
9.更换零件衬里材料可适用各种介质。

主要性能规范

主要性能规范
衬里、阀座 适用温度(℃) 适用介质
PTFE(F4) ≤180

除熔融碱金属、元素氟外的各种浓度的酸、

碱、盐、王水、有机酸等强腐蚀性介质

PCTFE(F3) ≤120
FEP(F46) ≤150
PFA(可熔性F4) ≤180
PVDF(F2) ≤100
RPTFE(RF4) ≤180

主要零件材料

主要零件材料
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 球体/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
7 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
8 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手柄 WCB WCB WCB

主要外形和连接尺寸

主要外形和连接尺寸图

主要外形和连接尺寸(mm)
公称通经 L D D1 D2 f b Z-φd

DN

(mm)

NPS

(inch)

PN1.0MPa
15 1/2 90 95 65 45 2 14 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
65 21/2 145 180 145 120 3 20 4-φ18
80 3 155 195 160 135 3 22 4-φ18
100 4 175 215 180 155 3 22 8-φ18
125 5 200 245 210 185 3 24 8-φ18
150 6 225 280 240 210 3 24 8-φ23
200 8 275 335 295 265 3 26 8-φ23
250 10 325 390 350 320 3 28 12-φ23
300 12 375 440 400 368 4 28 12-φ23
PN1.6MPa
15 1/2 90 95 65 45 2 14 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
65 21/2 145 180 145 120 3 20 4-φ18
80 3 155 195 160 135 3 22 8-φ18
100 4 175 215 180 155 3 24 8-φ18
125 5 200 245 210 185 3 26 8-φ18
150 6 225 280 240 210 3 28 8-φ23
200 8 275 335 295 265 3 30 8-φ23
PN2.5MPa
15 1/2 90 95 65 45 2 16 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。
