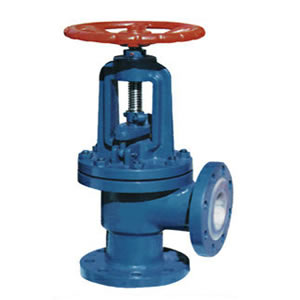

J44F46型衬氟角式截止阀/衬四氟角式法兰截止阀/防腐截止阀PN10~PN
放大图片
产品名称: J44F46型衬氟角式截止阀/衬四氟角式法兰截止阀/防腐截止阀PN10~PN
产品型号: J44F46
产品特点: J44F46衬氟角式截止阀/衬四氟角式法兰截止阀/防腐截止阀PN10~PN J44F46衬氟角式截止阀适用在-50~150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气
J44F46型衬氟角式截止阀/衬四氟角式法兰截止阀/防腐截止阀PN10~PN详细资料:


产品概述

J44F46衬氟角式截止阀适用在-50~150℃的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体,液体介质的管路上使用。

执行标准

设计规范:GB/T 12233 GB/T 12235
结构长度:GB/T 12221
连接法兰:JB/T 78 JB/T 79
试验与检验:GB/T 13927
产品标识:GB/T 12220
供货规范:JB/T 7928

性能规范

J44F46衬氟角式截止阀性能规范
衬里、阀座 适用温度(℃) 适用介质
PTFE(F4) ≤180 除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
PCTFE(F3) ≤120
FEP(F46) ≤150
PFA(可熔性F4) ≤180
PVDF(F2) ≤100
RPTFE(RF4) ≤180

主要零部件材料

J44F46衬氟角式截止阀主要零部件材料
序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P R PL RL
1 阀体/阀盖 HT250 WCB CF8 CF8M CF3 CF3M
2 球体/阀杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 衬里/阀座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 填料压盖 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活节螺栓 35 1Cr17Ni2 1Cr17Ni2
7 阀杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
8 紧固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 45 0Cr18Ni9 0Cr18Ni9
10 手柄 WCB WCB WCB

主要外形和连接尺寸

J44F46衬氟角式截止阀主要外形和连接尺寸(mm)
公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch)
PN1.0MPa
15 1/2 90 95 65 45 2 14 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
65 21/2 145 180 145 120 3 20 4-φ18
80 3 155 195 160 135 3 22 4-φ18
100 4 175 215 180 155 3 22 8-φ18
125 5 200 245 210 185 3 24 8-φ18
150 6 225 280 240 210 3 24 8-φ23
200 8 275 335 295 265 3 26 8-φ23
250 10 325 390 350 320 3 28 12-φ23
300 12 375 440 400 368 4 28 12-φ23
PN1.6MPa
15 1/2 90 95 65 45 2 14 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18
65 21/2 145 180 145 120 3 20 4-φ18
80 3 155 195 160 135 3 22 8-φ18
100 4 175 215 180 155 3 24 8-φ18
125 5 200 245 210 185 3 26 8-φ18
150 6 225 280 240 210 3 28 8-φ23
200 8 275 335 295 265 3 30 8-φ23
PN2.5MPa
15 1/2 90 95 65 45 2 16 4-φ14
20 3/4 95 105 75 55 2 16 4-φ14
25 1 100 115 85 65 2 16 4-φ14
32 11/4 105 135 100 78 2 18 4-φ18
40 11/2 115 145 110 85 3 18 4-φ18
50 2 125 160 125 100 3 20 4-φ18

截止阀的结构形式:

截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力最大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。

截止阀的安装与维护注意事项:

1、手轮、手柄操作的截止阀可安装在管道的任何位置上;2、手轮、手柄及传动机构,不允许作起吊用;3、介质的流向应与阀体所示箭头方向一致;
