产品概述
是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截止断管路中的介质,但不能做节流用。 广泛适用于:化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗、无线电、化成箔等行业。适用温度:-60℃至200℃。
产品特点

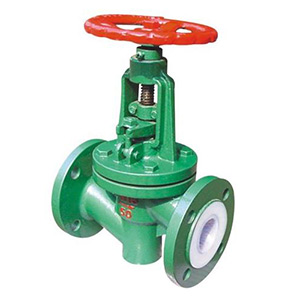

1.氟塑料全衬里J41F46型直通式截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通 径1/4)等项优点,被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。
2.阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。
主要性能规范
主要性能规范
衬里、阀座 |
适用温度(℃) |
适用介质 |
PTFE(F4) |
≤180 |
除熔融碱金属、元素氟外的各种浓度的酸、
碱、盐、王水、有机酸等强腐蚀性介质
|
PCTFE(F3) |
≤120 |
FEP(F46) |
≤150 |
PFA(可熔性F4) |
≤180 |
PVDF(F2) |
≤100 |
RPTFE(RF4) |
≤180 |
主要零件材料
主要零件材料
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
Z |
C |
P |
R |
PL |
RL |
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
球体/阀杆 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
4 |
填料压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
7 |
阀杆螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
8 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
10 |
手柄 |
WCB |
WCB |
WCB |
