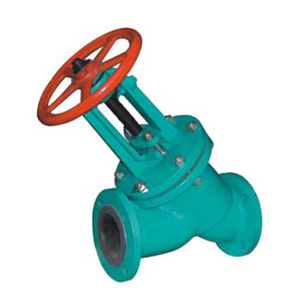

产品概述
J45J衬胶直流式截止阀保证管路介质绝对不与阀门壳体材料直接接触,J45J-10衬里直流截止阀中阀体,阀盖,阀瓣等内件均设计成衬里部件;阀座采用整体式聚合物作密封材料,在较宽的温度和压力范围内具有优良的密封性能;阀门选材广泛,规格齐全,是石油勘探 , 石化,化工,原油和天然气等输送管道的理想用阀。 适用介质:硫酸,氢氟酸,磷酸,氯气,强碱,王水等具有强腐蚀性的介质。
主要性能参数
主要性能参数
型号 |
公称压力
PN(MPa)
|
试验压力PS(MPa) |
适用介质 |
工作温度(℃) |
壳体试验 |
密封试验 |
J45J-6 |
0.6 |
0.9 |
0.66 |
W.非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂
(溶融碱金属及元素氟除外)
|
≤80
≤150 |
J45J-10 |
1.0 |
1.5 |
1.1 |
主要零部件材料表

主要零部件材料表
序号 |
部件名称 |
材料 |
1 |
阀体 |
ZG25II外壳内衬橡胶 |
2 |
阀盖 |
ZG25II橡胶 |
3 |
阀瓣 |
优炭钢衬包橡胶 |
4 |
阀杆 |
优炭钢 |
5 |
填料 |
F4U形圈 |
6 |
填料压盖 |
ZG25II |
7 |
阀杆螺母 |
ZHMn58-2-2 |
8 |
定位螺母 |
HT200 |
9 |
垫片 |
F4 |
10 |
手轮 |
HT200 |

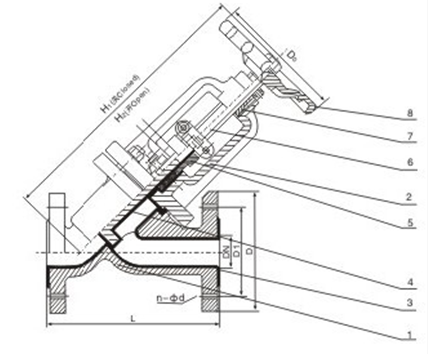

主要连接尺寸及重量

主要连接尺寸及重量
公称通径
DN(mm) |
L |
D |
D1 |
D2 |
b |
f |
d |
z |
D0 |
H |
H1 |
25 |
160 |
115 |
85 |
65 |
18 |
3 |
14 |
4 |
100 |
220 |
236 |
32 |
180 |
135 |
100 |
78 |
18 |
3 |
18 |
4 |
120 |
251 |
273 |
40 |
200 |
145 |
110 |
85 |
20 |
3 |
18 |
4 |
140 |
283 |
306 |
50 |
230 |
160 |
125 |
100 |
20 |
3 |
18 |
4 |
160 |
316 |
344 |
65 |
290 |
180 |
145 |
120 |
22 |
3 |
18 |
4 |
180 |
353 |
383 |
80 |
310 |
195 |
160 |
135 |
22 |
3 |
18 |
8 |
200 |
437 |
479 |
100 |
350 |
215 |
180 |
150 |
24 |
3 |
18 |
8 |
240 |
479 |
529 |
125 |
400 |
245 |
210 |
180 |
26 |
3 |
18 |
8 |
280 |
542 |
608 |
150 |
480 |
280 |
240 |
210 |
28 |
4 |
23 |
8 |
320 |
605 |
680 |
200 |
600 |
335 |
295 |
265 |
30 |
4 |
23 |
12 |
360 |
650 |
755 |
注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。
