产品展示

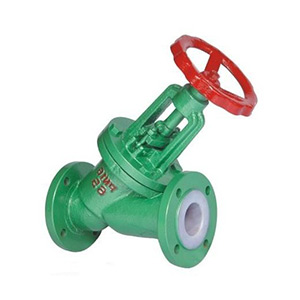

J45F46-16C型直流式衬氟截止阀
放大图片
产品名称: J45F46-16C型直流式衬氟截止阀
产品型号: J45F46-16C
产品特点: J45F46-16C直流式衬氟截止阀   产品概述J45F46-16C直流式衬氟截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的
J45F46-16C型直流式衬氟截止阀详细资料:
  产品概述
是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

主要性能规范
主要性能规范
型号

公称压力

PN(MPa)

试验压力

PS(MPa)

适用介质 工作温度(℃)
壳体试验 密封试验
J45J/F46-6 0.6 0.9 0.66

W.非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂

(溶融碱金属及元素氟除外)

≤80
≤150
J45J/F46-10 1.0 1.5 1.1

主要零部件材料
主要零部件材料
零件名称 阀体、阀瓣 阀盖 阀杆、阀瓣 手轮廓
材料 HT200衬氟塑料、衬橡胶 HT200衬氟塑料、衬橡胶 35衬氟塑料衬橡胶 HT200


主要连接尺寸及重量

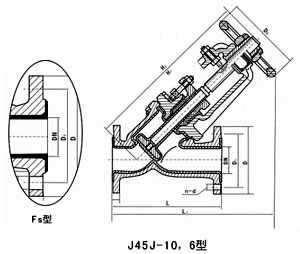

主要连接尺寸及重量图

主要连接尺寸及重量(mm)
公称通径
DN(mm)
尺寸(mm)

质量

(kg)

L D D1 D H1 b Do n-d
25 160 100 75 60 205 16 120 4-11 4.5
32 180 120 90 70 - 16 160 4-13.5 13
40 200 130 100 80 250 16 160 4-13.5 14
50 230 140 110 90 290 16 160 4-13.5 16.5
65 290 160 130 100 310 16 180 4-13.5 23
80 310 190 150 125 358 18 200 4-17.5 36
100 350 210 170 145 428 18 200 4-17.5 50
125 400 240 200 175 510 20 280 8-17.5 68
150 480 265 225 200 550 20 280 8-17.5 90
200 600 30 280 255 635 22 400 8-17.5 146
250 730 375 335 312 805 24   12-.17.5 220
注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。

浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
