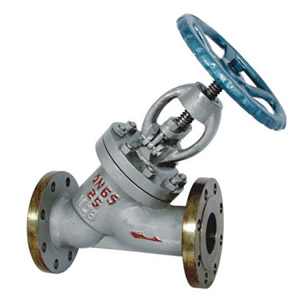

J45H、J45Y型J45H/J45Y法兰Y截止阀,手动法兰直流式截止阀
放大图片
产品名称: J45H、J45Y型J45H/J45Y法兰Y截止阀,手动法兰直流式截止阀
产品型号: J45H、J45Y
产品特点: J45H/J45Y法兰Y型截止阀,手动法兰直流式截止阀 J45H/J45Y法兰Y截止阀的阀杆和通道成一定角度,其阀座密封面与进出口通道有一定角度。J45Y直流式截止阀使流体几乎不改变流动方向,是截止阀中流阻 小
J45H、J45Y型J45H/J45Y法兰Y截止阀,手动法兰直流式截止阀详细资料:


产品概述

J45H/J45Y法兰Y型截止阀的阀杆和通道成一定角度,其阀座密封面与进出口通道有一定角度。J45Y型直流式截止阀使流体几乎不改变流动方向,是截止阀中流阻最小的。广泛应用于石化、冶金、化工、电站、制药等行业。



主要零件材料

J45H/J45Y法兰Y型截止阀主要零件材料
件号 零件名称 材料
1 阀体、阀盖 WCB
2 阀杆 不锈钢
3 阀瓣、阀座 悍不锈钢
4 阀杆螺母 铝青铜
6 填料 石墨石棉盘根

主要外形尺寸

J45H/J45Y法兰Y型截止阀主要外形尺寸
公称压力 公称通径 尺寸 公称压力 公称通径 尺寸
L H Do L H Do
1.6
2.5
4.0
15 130 190 140 6.4
10.0
15 170 220 160
20 150 200 140 20 190 240 160
25 160 225 140 25 210 265 180
32 180 270 160 32 230 290 200
40 200 310 180 40 260 355 250
50 230 330 200 50 300 380 280
65 290 350 250 65 370 410 300
80 310 420 280 80 380 500 350
100 350 455 300 100 430 550 400
125 400 520 320 125 500 615 450
150 480 570 350 150 550 695 500
200 600 680 450 200 650 790 600
250 730 740 600 250 775 960 700
300 850 840 700 300 - - -
350 980 950 800 350 - - -
400 1100 1085 900 400 - - -

截止阀的结构形式:

截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构,但其流体的阻力最大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。



截止阀的安装与维护注意事项:

1、手轮、手柄操作的截止阀可安装在管道的任何位置上;2、手轮、手柄及传动机构,不允许作起吊用;3、介质的流向应与阀体所示箭头方向一致;

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中截止阀分为电动截止阀,气动截止阀,手动截止阀,波纹管截止阀,不锈钢截止阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!

浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
