H72H型对夹式止回阀PN10~PN420
放大图片

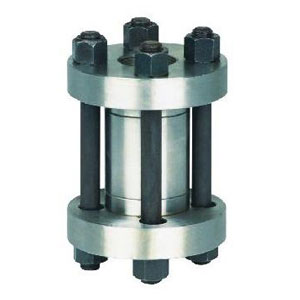

产品名称: H72H型对夹式止回阀PN10~PN420
产品型号: H72H
产品特点: H72H对夹式止回阀PN10~PN420 H72H对夹式止回阀主要作用是防止介质倒流,是一种依靠介质压力开启和关闭的自动阀门.主要适用于城市、工业及高层建筑给水、排水管网上。由于对夹式止回阀的结构长度比
H72H型对夹式止回阀PN10~PN420详细资料:


产品概述

H72H对夹式止回阀主要作用是防止介质倒流,是一种依靠介质压力开启和关闭的自动阀门.主要适用于城市、工业及高层建筑给水、排水管网上。由于对夹式止回阀的结构长度比一般法兰式止回阀短,对有安装空间限制的场所最为适用。对夹式止回阀具有结构长度短,体积小重量轻,阀瓣关闭快速,水锤压力小,流道通畅,流体阻力小,水平管道或垂直管道均可使用,安装方便,动作灵敏,密封性能好,阀瓣行程短、关阀冲击力小,简单紧凑、造型美观,使用寿命长、可靠性高,防止介质倒流,自动控制等优点.对夹式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150~2500mm;公称通径DN15~1200mm、 NPS1/2~48;工作温度196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、 蒸汽,油品、硝酸、醋酸、强氧化性介质用尿素等多种介质。

结构特点

H72H对夹式止回阀结构特点
1、结构与长度短,其结构长度只有传统法兰止回阀1/4-1/8; 6、动作灵敏、密封性能好;
2、体积小、重量轻,其重量只有传统法兰止回阀1/4-1/20 7、阀瓣行程短、关阀冲击力小;
3、阀瓣关闭快速,水锤压力小; 8、整体结构、简单紧凑、造型美观'
4、水平管道或垂直管道均可使用,安装方便; 9、使用寿命长、可靠性高
5、流道通畅、流体阻力小;

标准与规范

1、设计与制造:API594、API6D、JB/T8937:
2、结构与长度:API1594、AP16D、DIN3202、JB/T8937
3、压力-温度等级:ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74
4、试验与检验:AP1598、JB/T9092
5、配管法兰:JB/T74~90、GN/T9112~9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47

旋启式止回阀对比

H72H对夹式止回阀与旋启式止回阀对比
结构形式 H76型对夹式双瓣旋启式止回阀 H44型法兰单瓣旋启式止回阀
水锤压力 小,阀瓣行程短、且有弹簧辅助关闭、关阀速度快 很大,阀瓣行程长,需要较长的关闭时间
H76型的水锤压力只有H44型的1/2-1/5
尺寸和重量 结构长度很短、体积小、重量轻,为阀门的安装、搬运、存放用管道的布置带来很大的便利,并能大量节约材料、降低造价 结构长度很长,体积笨大,重量很重
H76型的结构长度只有H44型的1/4-1/6,H76型的重理吸能H44型的1/4-1/10
流体阻力 小,流体阻力系数ζ为2.6-0.7,随着阀门口径的增大,流体阻力系数减小 小,流体阻力系数ζ,为1.3-3,但在低压况下,阀瓣不能完全开启,流体阻力大。流体险务随着阀门口径的的增大而增大
安装 可水平安装或垂直安装,重量轻,不必为阀门设置支座 可水平安装或垂直安装,大口径阀门重量重,需设置支座
开启压力 很小,阀瓣在很小的压差下就能完全打开 较大,阀瓣在较大的压差下才能完全打开
可靠性 阀门为整体结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高 阀门关闭时的巨大冲击力用水锤压力容易损坏阀门

结构形式 H71型对夹式升降式止回阀 H41型法兰升降式止回阀
水锤压力 小,阀瓣行程短、很大,阀瓣行程
尺寸和重量 结构长度很短、体积小、重量轻,为阀门的安装、搬运、存放用管道的布置带来很大的便利,并能大量节约材料、降低造价 结构长度很长,体积笨大,重量很重
H71型的结构长度只有H41型的1/4-1/8,H71型的重理吸能H41型的1/7-1/20
流体阻力 较大,流体阻力系数ζ为6.4-2.8 很大,流体阻力系数ζ,为12-6
安装 可水平安装或垂直安装,重量轻,不必为阀门设置支座 只能水平安装,口径较大的阀门重量重,较难安装
开启压力 很小,阀瓣在很小的压差下就能完全打开 较小,阀瓣重量较大,需要一定的压差才能将阀瓣完全打开
可靠性 阀门为整体结构,简单紧凑、阀门关闭时冲击力小,水锤压力小,阀门寿命长,可靠性高 可靠性较高,但阀门由阀体与阀盖两体构成,多了一个潜在的泄漏点

止回阀安装注意事项:

止回阀的安装应注意以下事顶
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中止回阀分为:烟道止回阀,静音止回阀,对夹式止回阀,升降式止回阀,不锈钢止回阀,旋启式止回阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!

浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
