产品概述

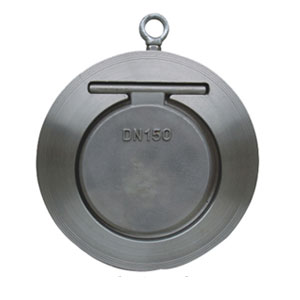

H74H对夹圆片式止回阀是一种超薄止回阀,它具有结构简单,外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用。
主要技术参数
H74H对夹圆片式止回阀主要技术参数
型号 |
公称通径 |
试验压力 |
适用温度 |
适用介质 |
壳体 |
密封 |
硬密封 |
软密封 |
H74H(X)-10 |
1.0 |
1.5 |
1.1 |
≤400℃ |
≤120℃最高 ≤250℃ |
油、水、酸碘等液体 |
H74H(X)-16 |
1.6 |
2.4 |
1.76 |
H74H(X)-25 |
2.5 |
3.75 |
2.75 |
H74H(X)-40 |
4.0 |
6.0 |
4.4 |
主要零件材料
H74H对夹圆片式止回阀主要零件材料
零件名称 |
阀体、阀瓣 |
密封圈 |
材料 |
碳钢、不锈钢、铜 |
丁腈橡胶、三元丙橡胶、聚四氟乙烯、不锈钢 |
主要外形尺寸

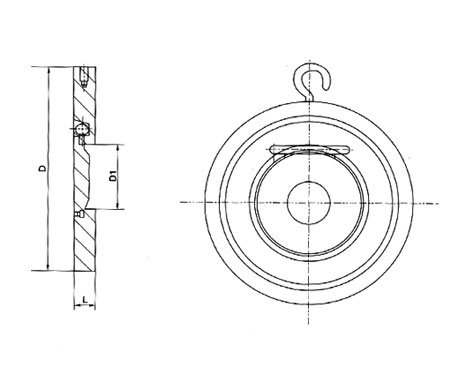

H74H对夹圆片式止回阀主要外形尺寸(mm)
公称通径 |
D |
L |
D |
I型 |
II型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
200 |
140 |
29 |
43 |
275 |
275 |
283 |
293 |
250 |
188 |
29 |
43 |
330 |
331 |
343 |
355 |
300 |
216 |
38 |
50 |
380 |
386 |
403 |
420 |
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
500 |
406 |
65 |
80 |
596 |
620 |
627 |
613 |
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |
注:(1)法兰连接尺寸:按GB/T9113.1-2000标准。 (2)I型用于流速稳定的工况;II型在I型的基础上加弹簧装置。

止回阀安装注意事项:
止回阀的安装应注意以下事顶
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
