产品概述

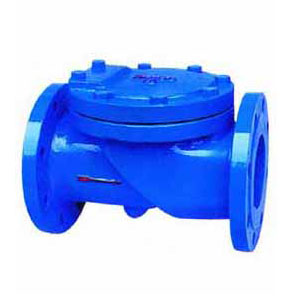

HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成,主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流。由于本产品的封圈采用倾斜设计,关闭时间短,可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,产品结构简单、保养、维修、运输均很方便。
主要技术参数
主要技术参数
公称压力 |
1.0 |
1.6 |
2.5 |
壳体试验压力 |
1.5 |
2.4 |
3.75 |
密封试验压力 |
1.1 |
1.76 |
2.75 |
介质温度 |
≤80℃ |
适用介质 |
清水、油品 |
主要零件材料
主要零件材料
阀体、阀盖 |
铸铁、铸钢 |
阀瓣 |
橡胶组合件 |
弹簧 |
不锈钢 |
主要外形尺寸
主要外形尺寸(mm)
公称通径 |
L |
H |
40 |
165 |
165 |
50 |
203 |
165 |
65 |
216 |
185 |
80 |
241 |
200 |
100 |
292 |
220 |
125 |
330 |
280 |
150 |
356 |
285 |
200 |
495 |
340 |
250 |
622 |
395 |
300 |
698 |
445 |
350 |
787 |
505 |
400 |
914 |
565 |
450 |
978 |
615 |
500 |
978 |
670 |
600 |
1295 |
780 |
止回阀安装注意事项:
止回阀的安装应注意以下事顶
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
