产品展示

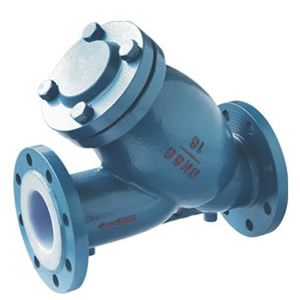

GL41F46型衬氟Y法兰过滤器/防腐过滤器/衬氟法兰过滤器
放大图片
产品名称: GL41F46型衬氟Y法兰过滤器/防腐过滤器/衬氟法兰过滤器
产品型号: GL41F46
产品特点: GL41F46衬氟Y型法兰过滤器/防腐过滤器/衬氟法兰过滤器 GL41F46衬氟Y过滤器是用来清除腐蚀性介质中的杂质,保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2,通气网为40-100目/cm2通
GL41F46型衬氟Y法兰过滤器/防腐过滤器/衬氟法兰过滤器详细资料:


产品概述

GL41F46衬氟Y型过滤器是用来清除腐蚀性介质中的杂质,保护泵、阀门及其它设备的正常使用。一般通水网为20-60目/cm2,通气网为40-100目/cm2通 油网为100-480目/cm2。可根据介质相应配置。由于过滤器内壁及滤网均采用耐腐蚀性极强的四氟制成,因此该产品被广泛应用于各种腐蚀性管路中。

法兰尺寸执行标准

法兰尺寸PN1.0MPa按GB9115.8-88标准。
法兰尺寸PN1.6MPa按GB9113.3-88标准
法兰尺寸PN2.5MPa按GB9113.4-88标准



主要零材料表

GL41F46衬氟Y型法兰过滤器主要零材料表
序号 零件名称 灰铸铁 碳钢
Z C
1 阀体、阀盖 HT250/A126 WCB/A216WCB
2 过滤网 PTFE(F4)
3 螺栓/螺母 35/45、A193B7/A194
4 衬里层 FEP(F46)PCTFE(F3)

主要连接尺寸及重量

GL41F46衬氟Y型法兰过滤器主要连接尺寸及重量
公称通径 GL41F46-10/16/25型过滤器
DN
(mm)
NPS
(in)
L D D1 D2 b f H1 H Z-φd 重量(kg)
PNl.0~2.5(MPa)
20 3/4 150 105 75 55 16 2 70 122 4-14 3.3
25 1 160 115 85 65 16 2 78 135 4-14 4.2
32 11/4 190 135 100 78 18 2 86 154 4-18 6.6
40 11/2 200 145 110 85 18 3 92 164 4-18 7.3
50 2 230 160 125 100 20 3 102 182 4-18 12
65 21/2 250 180 145 120 20 3 115 205 4-18 16
80 3 280 195 160 135 22 3 135 232 8-18 23
100 4 320 215 180 155 24 3 156 263 8-18 32
125 5 400 245 21O 185 26 3 248 370 8-18 39
150 6 500 280 240 210 28 3 285 425 8-23 52
200 8 600 335 295 265 30 3 362 530 8-23 89


浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
