产品概述
~PN64分为整体式、两段式及三段式。阀体铸造采用国外引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。
主要性能参数
~PN64主要性能参数
公称通径DN(mm) |
6-100 |
材料材料代号 |
C |
P |
R |
|
主要零件 |
阀体 |
WCB |
CF8 304 |
CF8M 316 |
|
球板 |
WCB |
CF8 304 |
CF8M 316 |
|
阀杆 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|
密封圈 |
增强聚四氟乙烯 对位聚笨 |
填料 |
聚四氟乙烯 柔性石墨 |
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|
适用温度 |
-28℃~350℃ |
执行器 |
型号 |
63系列、SW系列 |
气源压力 |
0.4~0.7MPa |
三段式不锈钢球阀按用户要求可做成外螺纹连接型卡箍型 |
主要结构连接尺寸
~PN64主要结构连接尺寸(mm)
公称通径DN(mm) |
尺 寸(mm) |
执行器型号(63000RA系列) |
三段式 |
对焊式 |
承插焊式 |
G |
L |
d |
L |
d |
D |
L |
d |
D1 |
A |
6 |
1/4 |
65 |
11.6 |
65 |
11.6 |
18 |
65 |
11.6 |
14.1-14.3 |
9.5 |
50/63RA |
10 |
3/8 |
65 |
12.7 |
65 |
12.7 |
18 |
65 |
12.7 |
17.55-17.8 |
9.5 |
50/63RA |
15 |
1/2 |
67 |
15 |
67 |
15.8 |
24 |
67 |
15 |
21.7-21.95 |
9.5 |
50/63RA |
20 |
3/4 |
82 |
20 |
82 |
20 |
28 |
82 |
20 |
27.05-27.3 |
11.1 |
63/83RA |
25 |
1 |
91 |
25 |
91 |
25 |
34 |
91 |
25 |
33.8-34.05 |
12.7 |
63/83RA |
32 |
11/4 |
108 |
32 |
108 |
32 |
41 |
108 |
32 |
42.55-42.8 |
14.3 |
63/83RA |
40 |
21/2 |
139 |
38 |
129 |
38 |
49 |
129 |
38 |
48.65-48.9 |
15.9 |
83/110RA |
50 |
2 |
148 |
50 |
148 |
50 |
62 |
148 |
50 |
61.1-61.35 |
17.4 |
83/110RA |
65 |
21/2 |
186 |
64 |
193 |
64 |
78 |
|
|
|
|
110/127RA |
80 |
3 |
206 |
78 |
222 |
78 |
94 |
|
|
|
|
127/127RA |
100 |
4 |
240 |
98 |
273 |
98 |
124 |
|
|
|
|
127/160RA |

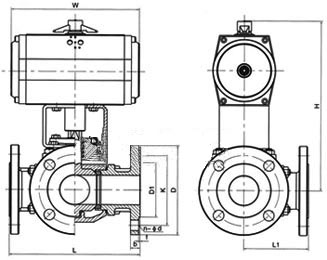

产品外形结构尺寸图:

气动球阀的维护:
气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。
气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。
气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。
