Q971型电动对夹式球阀PN16~PN64
放大图片
产品名称: Q971型电动对夹式球阀PN16~PN64
产品型号: Q971
产品特点: Q971型电动对夹式球阀PN16~PN64 Q971电动对夹式球阀PN16~PN64适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20
Q971型电动对夹式球阀PN16~PN64详细资料:


产品概述

适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

阀门执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。



主要技术参数

主要技术参数
CH系列执行机构技术参数 阀体参数
电源 AC200/220V,50/60Hz 公称通径 DN10~150mm
输出力矩 50N·M~2000N·M 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围 0~90° 0~360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、UNIC、361RS
等系列电子式电动执行机构
保护装置 过热保护 流量特性 快开特性
环境温度 -30°~60° 可调范围 DN10-80 DN100-150
250:1 350:1
手动操作 同附带手柄操作 基本误差 ±1%
限位 电气、机械二重限位 死区 ≤1%
防护等级 相当于IP-65 回差 ≤1%
位置测量 可选装开关或电位计 适用温度 密封面
驱动电机 8W/E PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口 PE1/2〞进线线锁

技术参数和性能

技术参数和性能
试验压力 公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

主要零件材质

主要零件材质
零件名称 材 料
阀体 WCB ZG1Cr18Ni9Ti CF8
(304)
CF3
(304L)
ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M
(316L)
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9
(304)
00Cr19Ni11
(304L)
1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2
(316)
00Cr17Ni12Mo2
(316L)
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

主要外形结构尺寸

主要外形结构尺寸(mm)
公称通径
DN(mm)
尺 寸(mm)
L D D1 D2 d b Z-Md H L1
15 35 95 65 45 15 14 4-M12 291 155.2
20 38 105 75 55 19 14 4-M12 296 155.2
25 42 115 85 65 23.5 14 4-M12 301 155.2
32 50 135 100 78 30 16 4-M16 311 195
40 60 145 110 85 36 16 4-M16 318 195
50 70 160 125 100 45 16 4-M16 326 234
65 95 180 145 120 58 18 4-M16 336 234
80 118 195 160 135 67 20 8-M16 363 271
100 140 215 180 155 76 20 8-M16 383 325
125 175 245 210 185 100 22 8-M16 403 414
150 210 280 240 210 125 24 8-M16 418 420

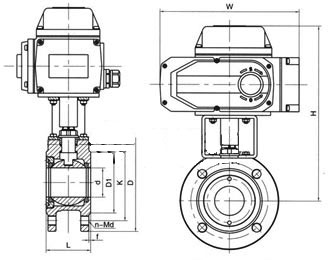

产品结构尺寸图:

外形尺寸图

球阀安装注意事项:

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
