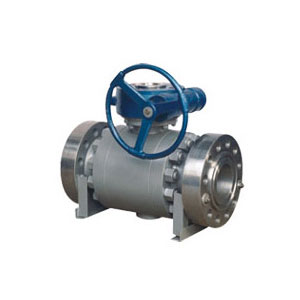

产品概述
OKQ抗硫球阀是根据用户的需求,为满足在硫化环境下的抗硫化就力裂化的要求,上欧阀门从设计,选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。OKQ抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀,抗硫化能力强,防火、防静电、密封性能好,适用压力与温度范围广,全通径与缩经齐备,并可配多种驱动装置,是化工、石油炼制、油气开采与输送系统理想的用阀选择。
公称通径:DN50~400mm 2"~16"
缩径:DN50~450mm 2"~18"
公称压力:PN2.5~10.0MPa
CLASS:150~900Lb
适用温度:-196℃~300℃
主要性能及规范
主要性能及规范
公称压力
PN(Mpa) |
试验压力(Mpa) |
压力级 |
试验压力(Mpa) |
壳体 |
高压液密封 |
低压气密封 |
壳体 |
高压液密封 |
低压气密封 |
2.5 |
3.75 |
2.75 |
0.6 |
CLASS150 |
2.94 |
2.16 |
0.6 |
4.0 |
6.0 |
4.4 |
CLASS300 |
7.76 |
5.62 |
6.4 |
9.6 |
7 |
CLASS600 |
15.3 |
11.23 |
10.0 |
15 |
11 |
CLASS900 |
23 |
16.85 |
主要零件材料及参数
主要零件材料及参数
主要型号 |
零件名称 |
材质 |
碳钢 |
低温钢 |
不锈钢 |
OQK41/7E
OQK341/7E
OQK641/7E
OQK941/7E |
阀体 |
A105 |
A350LF2 |
A182 F316 |
球体 |
A105+镀镍 |
A350LF2 |
A182 F316 |
阀杆、固定轴 |
45/40cr+镀镍 |
42CrMo+镀镍 |
A182 F316 |
阀座 |
A105+镀镍 |
A350LF2+镀镍 |
A182 F316 |
密封圈 |
增强聚四氟乙烯 对位聚苯 |
O型圈 |
氟橡胶 |
垫片、填料 |
柔性石墨 V型聚四氟乙烯 |
轴套 |
SF自润滑轴承 |
螺栓 |
A193 B7M |
A193 B7M |
316 |
螺母 |
A194 2HM |
A194 7M |
316 |
应
用
规
范 |
结构长度按 |
GB12221~89 ANSI B16.10 |
法兰尺寸按 |
JB79~59 GB9113 HG20592~9 ANSI B16.5 |
焊接标准按 |
GB12221~89 ANSI B16.25 |
检验试验按 |
GB/T13927 JB/T9092~99 API598 |
防火试验按 |
API 607 BS6755 II |
球阀安装注意事项:
1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
