Q941Y型硬密封浮动电动球阀PN16~PN63
放大图片
产品名称: Q941Y型硬密封浮动电动球阀PN16~PN63
产品型号: Q941Y
产品特点: Q941Y型硬密封浮动电动球阀PN16~PN63 Q941Y 硬密封浮动电动球阀PN16~PN63操作方式为电动,连接方式为法兰连接,浮动球直通式,密封形式采用硬密封、阀座密封面材料为硬质合金,公称压力为
Q941Y型硬密封浮动电动球阀PN16~PN63详细资料:


产品说明:

Q941Y 型 硬密封浮动电动球阀PN16~PN63操作方式为电动,连接方式为法兰连接,浮动球直通式,密封形式采用硬密封、阀座密封面材料为硬质合金,公称压力为PN16~PN63,公称通径为 DN15~DN200,适用温度为-28~500℃,阀体材料为碳素钢或不锈钢。因采用硬密封(金属密封),此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。
适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由精小型电动执行器(也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。

产品性能参数:

Q941Y 型 硬密封浮动电动球阀PN16~PN63性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Q941Y-16C 16 1.6 -28~425 水、蒸汽、油品等
Q941Y-25 25 2.5
Q941Y-40 40 4
Q941Y-63 63 6.3
Q941Y-16P 16 1.6 -28~500 硝酸等腐蚀性介质
Q941Y-25P 25 2.5
Q941Y-40P 40 4
Q941Y-63P 63 6.3
Q941Y-16R 16 1.6
Q941Y-25R 25 2.5
Q941Y-40R 40 4
Q941Y-63R 63 6.3

产品零部件材料:

Q941Y 型 硬密封浮动电动球阀PN16~PN63零部件材料
型号 材料
阀体 球体、阀杆 密封圈 填料、垫圈
Q941Y-16C WCB 2Cr13 特种硬化材料 柔性石墨环、柔性石墨缠绕垫
Q941Y-25
Q941Y-40
Q941Y-63
Q941Y-16P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
Q941Y-25P
Q941Y-40P
Q941Y-63P
Q941Y-16R CF8 (304) 0Cr18Ni9 (304)
Q941Y-25R
Q941Y-40R
Q941Y-63R

产品外形结构尺寸:

Q941Y-16 型 硬密封浮动电动球阀外形结构尺寸 (mm)
DN L D D1 D2 b z×φd
15 130 95 65 45 14 4×φ14
20 140 105 75 55 14 4×φ14
25 150 115 85 65 14 4×φ14
32 165 135 100 78 16 4×φ18
40 180 145 110 85 16 4×φ18
50 200 160 125 100 16 4×φ18
65 220 180 145 120 18 4×φ18
80 250 195 160 135 20 8×φ18
100 280 215 180 155 20 8×φ18
125 320 245 210 185 22 8×φ18
150 360 280 240 210 24 8×φ23
200 400 335 295 265 26 12×φ23

Q941Y-25 型 硬密封浮动电动球阀外形结构尺寸(mm)
DN L D D1 D2 b z×φd
15 130 95 65 45 16 4×φ14
20 140 105 75 55 16 4×φ14
25 150 115 85 65 16 4×φ14
32 165 135 100 78 18 4×φ18
40 180 145 110 85 18 4×φ18
50 200 160 125 100 20 4×φ18
65 220 180 145 120 22 8×φ18
80 250 195 160 135 22 8×φ18
100 280 230 190 160 24 8×φ23
125 320 270 220 188 28 8×φ25
150 360 300 250 218 30 8×φ25
200 400 360 310 278 34 12×φ25

Q941Y-40 型 硬密封浮动电动球阀外形结构尺寸(mm)
DN L D D1 D2 b z×φd
15 130 95 65 45 16 4×φ14
20 140 105 75 55 16 4×φ14
25 150 115 85 65 16 4×φ14
32 180 135 100 78 18 4×φ18
40 200 145 110 85 18 4×φ18
50 220 160 125 100 20 4×φ18
65 250 180 145 120 22 8×φ18
80 280 195 160 135 22 8×φ18
100 320 230 190 160 24 8×φ23
125 400 270 220 188 28 8×φ25
150 400 300 250 218 30 8×φ25
200 502 375 320 282 38 12×φ30

Q941Y-63 型 硬密封浮动电动球阀外形结构尺寸(mm)
DN L D D1 D2 b z×φd
15 140 105 75 55 18 4×φ14
20 152 125 90 68 20 4×φ18
25 180 135 100 78 22 4×φ18
32 200 150 110 82 24 4×φ23
40 220 165 125 95 24 4×φ23
50 250 175 135 105 26 4×φ23
65 280 200 160 130 28 8×φ23
80 320 210 170 140 30 8×φ23
100 360 250 200 168 32 8×φ25
125 381 295 240 202 36 8×φ34
150 403 340 280 240 38 12×φ34

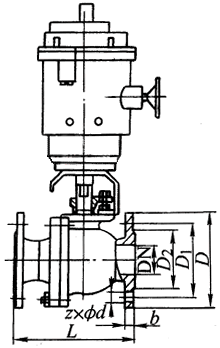

产品外形结构尺寸图:

球阀安装注意事项:

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!
