产品概述
是气动球阀中的一种,是新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。气动阀门具有结构紧凑、体积小、重量轻、安装方便等特点。阀门可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。它采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点.气动球阀由气动双活塞齿轮齿条执行器和超短法兰距球阀组合而成,阀体部分同"1"电动球阀阀体一样。气动活塞执行机构分有弹簧式和无弹簧式两种。故障下要求阀全开或关闭时配有弹簧式(靠弹簧的恢复张力复位),故障下要求保位时,配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。对两位开关阀,需配电磁阀以及行程开关等;对比例式调节阀,需配定位器。
主要零件材质
主要零件材质
零件名称 |
材质 |
C |
P |
R |
阀盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12M02Ti |
垫片 |
PTFE |
PTFE |
PTFE |
阀座 |
PTFE |
PTFE |
PTFE |
球 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
阀座 |
PTFE |
PTFE |
PTFE |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12M02Ti |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12M02Ti |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12M02Ti |
垫片 |
PTFE |
PTFE |
PTFE |
填料 |
PTFE |
PTFE |
PTFE |
衬套 |
PTFE |
PTFE |
PTFE |
弹垫 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12M02Ti |
垫片 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
螺母 |
35 |
1Cr18Ni9TI |
1Cr18Ni9Ti |
连接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
连接套 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
位置指示器 |
|
|
|
塑料 |
塑料 |
塑料 |
主要结构连接尺寸
主要结构连接尺寸(mm)
公称通径DN |
外形尺寸 |
连接尺寸 |
执行器型号 |
d |
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
f |
N-Md |
15 |
14 |
35 |
140/178 |
62/75 |
170/176 |
90 |
65 |
45 |
2 |
4-M14 |
GTD52/GTE65 |
20 |
19 |
38 |
140/178 |
62/75 |
175/181 |
100 |
75 |
55 |
2 |
4-M14 |
GTD52/GTE65 |
25 |
25 |
42 |
140/214 |
62/91 |
180/214 |
110 |
85 |
65 |
2 |
4-M14 |
GTD52/GTE80 |
32 |
29 |
50 |
164/214 |
75/91 |
215/243 |
130 |
1OO |
78 |
3 |
4-M18 |
GTD65/GTE80 |
40 |
38 |
60 |
164/246 |
75/101 |
225/263 |
145 |
110 |
85 |
3 |
4-M18 |
GTD65/GTE90 |
50 |
48 |
70 |
190/295 |
91/112 |
248/274 |
160 |
125 |
100 |
3 |
4-M18 |
GTD80/GTE100 |
65 |
64 |
95 |
210/295 |
101/112 |
258/284 |
180 |
145 |
120 |
3 |
4/8-M18 |
GTD90/GTE100 |
80 |
76 |
118 |
247/395 |
112/139 |
300/326 |
190 |
160 |
135 |
3 |
8-M18 |
GTD100/GTE125 |
100 |
95 |
140 |
276/478 |
127/176 |
315/370 |
215/230 |
180/190 |
155/160 |
3 |
8-M18/20 |
GTD115/GTE160 |
125 |
12/118 |
175/195 |
348/562 |
159/206 |
375/440 |
245/270 |
210/220 |
185/188 |
3 |
8-M18/24 |
GTD140/GTE190 |
150 |
35/15C |
210/260 |
378/724 |
176/228 |
428/500 |
280/300 |
240/250 |
21O/218 |
3 |
8-M22/24 |
GTD160/GTE210 |

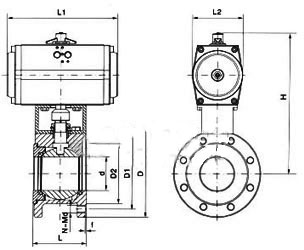

产品外形结构尺寸图:

气动球阀的维护:
气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。
气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。
气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。
