产品展示
Q941Y型软密封电动浮动球阀PN16~PN63
放大图片
产品名称: Q941Y型软密封电动浮动球阀PN16~PN63
产品型号: Q941Y
产品特点: Q941Y软密封电动浮动球阀PN16~PN63 Q941Y软密封电动浮动球阀PN16~PN63操作方式为电动,连接为法兰连接形式,浮动球直通式,阀座密封面材料为硬质合金 (Q941Y),公称压力 PN16~
Q941Y型软密封电动浮动球阀PN16~PN63详细资料:


产品说明:

操作方式为电动,连接为法兰连接形式,浮动球直通式,阀座密封面材料为硬质合金 (Q941Y),公称压力 PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450℃,阀体材料有碳素钢、不锈钢和合金钢,Q941Y软密封电动浮动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由 UNIC、PSQ、HQ、DHL等电动执行器(也可根据用户要求配置其他型号电子式电动执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。

产品性能参数:

性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Q941F-16C 16 1.6 ≤ 180 水、气、油
Q941F-25C 25 2.5
Q941F-40C 40 4
Q941Y-16C 16 1.6 ≤ 425 水、气、油含颗粒介质
Q941Y-25C 25 2.5
Q941Y-40C 40 4
Q941F-16P 16 1.6 ≤ 180 硝酸类
Q941F-25P 25 2.5
Q941F-40P 40 4
Q941Y-16P 16 1.6 ≤ 450 水、气、油含颗粒介质
Q941Y-25P 25 2.5
Q941Y-40P 40 4
Q941F-16R 16 1.6 ≤ 180 硝酸类
Q941F-25R 25 2.5
Q941F-40R 40 4
Q941Y-16R 16 1.6 ≤ 450 水、气、油含颗粒介质
Q941Y-25R 25 2.5
Q941Y-40R 40 4
Q941F-16I 16 1.6 -29~150 水、蒸汽、气体、油品等
Q941F-25I 25 2.5
Q941F-40I 40 4
Q941F-63I 63 6.3

产品零部件材料:

零部件材料
型号 材料
阀体 阀杆 密封面 填料
Q941F-16C WCB 2Cr13 PTFE、增强 PTFE PTFE
Q941F-25C 304
Q941F-40C 316
Q941Y-16C 1Cr18Ni9Ti 金属堆焊钴基 柔性石墨
Q941Y-25C 1Cr18Ni12Mo2Ti
Q941Y-40C
Q941F-16P CF8 304 PTFE、增强 PTFE PTFE
Q941F-25P
Q941F-40P
Q941Y-16P 金属堆焊钴基 柔性石墨
Q941Y-25P
Q941Y-40P
Q941F-16R CF8M 316 PTFE、增强 PTFE PTFE
Q941F-25R
Q941F-40R
Q941Y-16R 金属堆焊钴基 柔性石墨
Q941Y-25R
Q941Y-40R
Q941F-16I 合金钢 不锈钢
Q941F-25I
Q941F-40I
Q941F-63I

产品外形结构尺寸:

Q941Y-16软密封电动浮动球阀外形结构尺寸(mm)
DN L D H H1 L0 重量 / kg
15 130 95 340 39 120 25
20 130 105 353 43 120 26
25 140 115 353 48 120 27
32 165 135 378 58 120 28
40 165 145 378 62.5 120 30
50 200 160 405 76 418 37
65 220 180 435 86 418 42
80 250 195 450 100 418 51
100 280 215 570 131 418 90
125 320 245 592 148 418 125
150 360 280 623 173 585 178
200 457 335 689 219 585 243
250 533 405 765 260 585 380
300 610 460 885 305 585 535

Q941Y-25软密封电动浮动球阀外形结构尺寸(mm)
DN L D H H1 L0 重量 / kg
15 140 95 340 39 120 25
20 152 105 353 43 120 26
25 165 115 353 48 120 28
32 178 135 378 58 120 30
40 190 145 378 62.5 120 32
50 216 160 405 76 418 41
65 241 180 435 86 418 50
80 283 195 450 100 418 57
100 305 230 578 134 418 103
125 381 270 597 148 418 145
150 403 300 643 173 585 213
200 419 360 728 223 585 285
250 568 425 765 283 585 415
300 648 485 885 321 585 770

Q941Y-40软密封电动浮动球阀外形结构尺寸(mm)
DN L D H H1 L0 重量 / kg
15 140 95 340 39 120 26
20 152 105 353 43 120 27
25 165 115 353 48 120 30
32 178 135 378 58 120 31
40 190 145 378 62.5 120 33
50 216 160 405 76 418 41
65 241 180 435 86 418 50
80 283 195 450 100 418 57
100 305 230 578 134 418 108
125 381 270 597 148 418 182
150 403 300 643 173 585 220
200 419 375 728 223 585 303
250 568 445 863 283 585 455
300 648 510 901 321 585 740

Q941Y-63软密封电动浮动球阀外形结构尺寸(mm)
DN L D H H1 重量 / kg
15 140 105 70 210
20 152 130 75 250 7.2
25 165 140 85 261 9
32 178 155 100 262 13
40 190 170 115 294 15
50 216 180 130 352 19
65 241 205 155 398 42
80 283 215 180 461 50
100 305 250 210 488 68
125 381 108
150 403 140

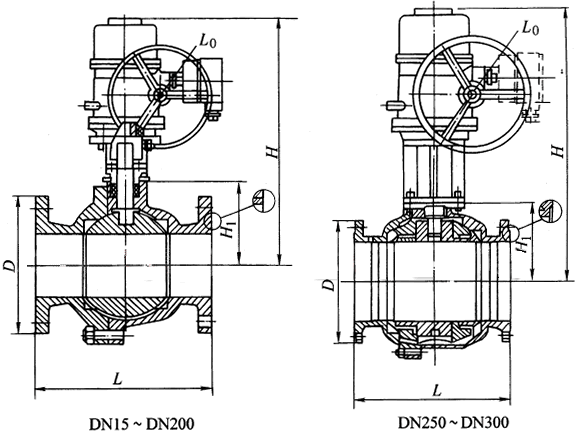

产品外形结构尺寸图:
外形尺寸

球阀安装注意事项:

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!



浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
