Q941F型电动法兰调节球阀PN16~PN40
放大图片
产品名称: Q941F型电动法兰调节球阀PN16~PN40
产品型号: Q941F
产品特点: Q941F电动法兰调节球阀PN16~PN40 Q941F电动法兰调节球阀PN16~PN40适用于两位调节、切断的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-2
Q941F型电动法兰调节球阀PN16~PN40详细资料:


产品概述

适用于两位调节、切断的场合。阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构。

阀门执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。

主要技术指标

控制精度:0.1%-3.0%(通过U4参数可调)
可接电动执行器反馈信号:电位器500Ω-10KΩ
可接收外部控制信号(DC):4-20mA(1-5V、0-10V、开关量等出厂前定制)
输入阻抗:250Ω;
通过修改U1参数可设定:①DRTA/正动作,RVSA/逆动作模态②输入信号中断时"中断"模态—OPEN(开)、STOP(停)、SHUT(闭)
可选:①可控硅输出(AC,600V,25A)②继电器输出(AC,250V,10A)◆定货时指明
输出执行器位置信号:低漂移输出4-20mADC对应执行器全闭至全开,信号完全与输入隔离(光电隔离),输出负载≤500Ω
环境温度:0-70℃,湿度:35-85%
有超温保护功能:定位器壳内温度≥70℃时,定位器停止对执行器的开闭控制
可通过按键自由标定输入信号所对应执行器的动作区间(一般标定为电动执行器全闭、全开位置)

主要技术参数

主要技术参数
试验压力 (Mpa) 公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
气密试验 0.5~0.7

主要零部件材料

主要零部件材料
零件名称 材 料
阀体 WCB ZG1Cr18Ni9Ti CF8 (304) CF3 (304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M (316L)
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr19Ni9 (304) 00Cr19Ni11 (304L) 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 (316) 00Cr17Ni12Mo2 (316L)
密封圈 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质 水、气体、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性介质 醋酸等腐蚀介质 尿素等腐蚀性介质

主要外形结构尺寸

主要外形结构尺寸(mm)
公称压力DN L D H L1 D1 b Z-d1 H1
压力 1.6/2.5/4.0 1.6/2.5/4.0     1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0
15 130/130/140 95 275 157 65 14/16/16 4-14 48
20 140/140/150 105 280 157 75 14/16/16 4-14 53
25 150/150/165 115 287 157 85 14/16/16 4-14 58
32 165/165/180 135 354 208 100 16/16/18 4-18 68
40 180/180/200 145 312 208 110 16/16/18 4-18 73
50 200/200/220 160 325 208 125 16/20/20 4-18 80
65 220/220/250 180 335 256 145 18/22/22 4-18/8-18/8-18 90
80 250/250/280 195 365 256 160 20/22/22 8-18 98
100 280/280/320 215/230/230 400 256 180/190/190 20/24/24 8-18/8-23/8-23 120
125 320/320/360 245/270/270 420 256 210/220/220 24/28/30 8-23/8-25/8-25 140
150 360/360/400 280/300/300 440 256 240/250/250 24/28/30 8-23/8-25/8-25 167
200 400/400/550 335/360/375 470 256 295/310/320 26/34/38 12-23/12-25/12-30 210
250 630 750 405 470 545 380
300 750 870 460 530 580 380

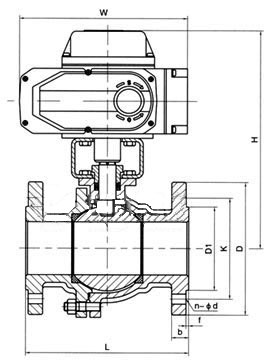

产品结构尺寸图:

外形尺寸图



球阀安装注意事项:

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!

浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
