产品展示

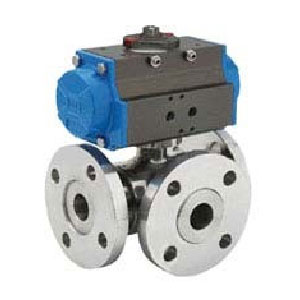

ZSJTQ型气动切断三通球阀
放大图片
产品名称: ZSJTQ型气动切断三通球阀
产品型号: ZSJTQ
产品特点: ZSJTQ气动切断三通球阀 ZSJTQ气动切断三通球阀是由气动执行机构和三通球阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,方便等优点。广泛用于气体、液体、蒸汽、油
ZSJTQ型气动切断三通球阀详细资料:


产品概述

是由气动执行机构和三通球阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

主要技术参数

主要技术参数
本体部分
阀体形式 直通铸造三通阀
阀体材质 ZG230-450  ZG1Cr18Ni9Ti
公称通径 DN15-DN300
公称压力 PN1.6  2.5  4.0  6.4MPa
ANSI  150  300LB JIS  10K  20K  30K
连接形式 法兰 FF RF RTJ 等
结构长度 符合IEC534
阀盖形式 一体式
填料 聚四氟乙烯 柔性石墨等
密封垫 金属夹石墨密封垫 四氟乙烯垫等
阀内部件
阀芯型式 O型三通球芯
流量特性 近似快开型
内件材质 标准材质组合及使用温度、压力请参阅附表
执行机构
气动 活塞式气动执行机构
单作用 气—开(弹簧复位)
双作用

气—开/气—关

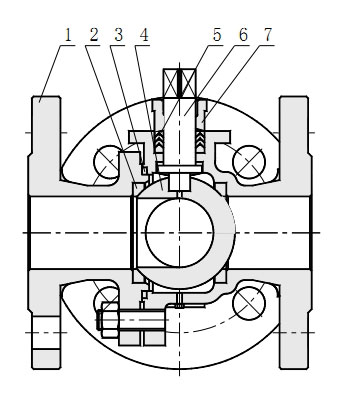

主要零件材料及内部结构

主要零件材料及内部结构

主要零件材料及内部结构
本体材质为碳钢
1 阀体 WCB LCB WC9
2 密封圈 PTFE/PPL
3 垫片 PTFE/金属石墨缠绕垫片
4 根据实际工况而定
5 填料 PTFE/石墨
6 阀杆 2Cr13 2Cr13 2Cr13
7 填料压盖 WCB LCB WC9
本体材质为不锈钢
1 阀体 CF8 CF8M CF3M
2 密封圈 PTFE/PPL
3 垫片 PTFE/金属石墨缠绕垫片
4 根据实际工况而定
5 填料 PTFE/石墨
6 阀杆 304 316 316L
7 填料压盖 CF8 CF8M CF3M
注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置。

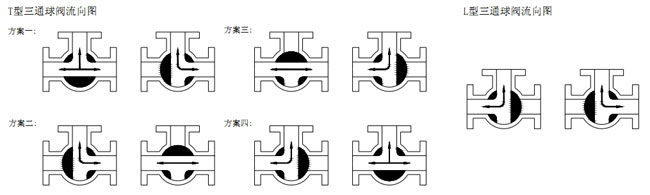

三通球阀介质流向原理

工作原理

三通球阀分L型和T型,介质流通方向见下图。L 型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T 型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。

执行标准

1. 设计和制造:GB/T12237-1989; APl608
2.检验和试验:GB/T13927-1992; APl 598
3 法兰连接:JB/T79]一 2-1994; ASME/ANSI B165
4 结构长度:JD-2002

外形安装尺寸

外形安装尺寸单位(mm)
公称压力
(MPa)
公称通径
DN(mm)
尺寸(mm)
D D1 D2 L H L0 b n-d
1.6 25 115 85 65 160 199 164 16 4-φ14
32 140 100 76 180 240 190 18 4-φ18
40 150 110 84 200 255 210 18 4-φ18
50 165 125 99 230 286 247 20 4-φ18
65 185 145 118 290 330 276 20 4-φ18
80 200 160 132 310 349 308 20 4-φ18
100 220 160 156 350 421 348 22 8-φ18
125 250 210 184 400 485 432 22 8-φ18
150 285 240 211 480 582 524 24 8-φ22
2.5 25 115 85 65 160 199 164 16 4-φ14
32 140 100 76 180 240 190 18 4-φ18
40 150 110 84 200 255 210 18 4-φ18
50 165 125 99 230 286 247 20 4-φ18
65 185 145 118 290 330 276 22 8-φ18
80 200 160 132 310 349 308 24 8-φ18
100 235 190 156 350 421 348 24 8-φ22
125 270 220 184 400 485 432 26 8-φ26
150 300 250 211 480 582 524 28 8-φ26

产品外形结构尺寸图

外形安装尺寸单位(mm)
