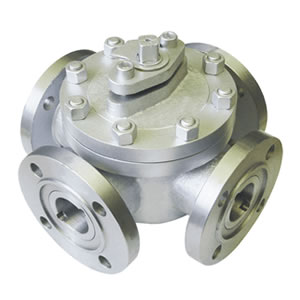

Q46F-16C型Q46F手动四通法兰球阀,软密封四通球阀
放大图片
产品名称: Q46F-16C型Q46F手动四通法兰球阀,软密封四通球阀
产品型号: Q46F-16C
产品特点: Q46F手动四通法兰球阀,软密封四通球阀 1、Q46F软密封四通球阀手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上
Q46F-16C型Q46F手动四通法兰球阀,软密封四通球阀详细资料:


产品概述

1、Q46F软密封四通球阀手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开 关位置避免误操作。手柄上有明显地开和关标识。
2、Q46F球阀阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
3、Q46F球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式, DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所 。



主要零件材料

Q46F软密封四通球阀主要零件材料
阀体\阀盖 GB WCB ZGlCrl8Ni9Ti ZGOCfl8Nil2M02Ti
  ASTM WCB CF8 CF8M
球体  GB 2Cfl3 1Cfl8Ni9Ti 0Cfl8Ni12M02Ti
  ASTM 420 304 316
阀杆 GB 2Crl3 1Crl8Ni9Ti 0Crl8Ni12M02Ti
  ASTM 420 304 316
阀座
密封面
GB 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯 聚四氟乙烯 对位聚苯
ASTM
填料 GB 柔性石墨 柔性石墨 柔性石墨
ASTM
螺栓 GB 35 0Crl8Ni9 0Crl8Ni9
  ASTM A193B7 A320-B8 A320-B8
螺母 GB 45 0Cfl8Ni9 0Crl8Ni9
  ASTM A1942H A194-8 A194-8



主要连接尺寸

Q46F软密封四通球阀主要连接尺寸
公称压力
PN
公称通径
DN
尺 寸(mm)
L L0 D K d Y b z-do Hw Hd
1.6MPa 50 260 130 165 125 100   16 4-ф18 205 265
65 320 160 185 145 120   18 4-ф18 245 295
80 320 160 200 160 135   20 8-ф18 305 345
100 370 185 220 180 155   20 8-ф18 340 420
125 510 255 250 210 185   22 8-ф18 425 465
150 510 255 285 240 2'0   24 8-ф23 450 505
200 580 290 340 295 265   26 12-ф23 480 525
250 670 335 405 355 320   30 12-ф25 530 565
300 760 380 460 410 375   30 12-ф25 585 630
350 850 425 520 470 435   34 16-ф25 625 675
400 980 490 580 525 485   36 16-ф30 670 710
450 1080 540 640 585 545   40 20-ф30 705 770
500 1220 610 715 650 608   44 20-ф34 765 825
600 1360 680 840 770 718   48 20-ф41 840 945
700 1750 875 910 840 788   50 24-ф41 1050 1110
800 1850 925 1025 950 898   52 24-ф41 1125 1220
900 2050 1025 1125 1050 998   54 28-ф41 1260 1315
1000 2150 1075 1255 1170 1110   56 28-ф48 1325 1385
1200 2450 1225 1485 1390 1325   58 32-ф54 1395 1450
2.5MPa 50 260 130 165 125 100   20 4-ф18 205 265
65 320 160 185 145 120   22 8-ф18 245 295
80 320 160 200 160 135   22 8-ф18 305 345
100 370 185 230 190 160   24 8-ф23 340 420
125 510 255 270 220 188   28 8-ф25 405 465
150 510 255 300 250 218   30 8-ф25 450 505
200 580 290 360 310 278   34 12-ф25 480 525
250 670 335 425 370 332   36 12-ф30 530 565
300 760 380 485 430 390   40 16-ф30 585 630
350 850 425 555 490 448   44 16-ф34 625 675
400 980 490 620 550 505   48 16-ф34 670 710
450 1080 540 670 600 555   50 20-ф34 705 770
500 1220 610 730 660 610   52 20-ф41 765 825
600 1360 680 845 770 718   56 20-041 840 945
700 1750 875 960 875 815   60 24-ф48 1050 1110
800 1850 925 1085 990 930   64 24-ф48 1125 1220
900 2050 1025 1185 1090 1025   66 28-ф54 1260 1315
1000 2150 1075 1320 1210 1140   68 28-ф58 1325 1385
1200 2450 1225 1520 1420 1350   72 32-ф58 1395 1450
4.0MPa 50 260 130 165 125 100 88 20 8-ф18 245 285
65 320 160 185 145 120 110 22 8-ф18 265 315
80 320 160 200 160 135 121 22 8-ф18 320 365
100 370 185 235 190 160 150 24 8-ф23 355 465
125 510 255 270 220 188 176 28 8-ф25 425 495
150 510 255 300 250 218 204 30 8-ф25 470 535
200 580 290 375 320 282 260 38 12-ф30 480 565
250 670 335 450 385 345 313 42 12-ф34 530 605
300 760 380 515 450 408 364 46 16-ф34 585 675
350 850 425 580 510 465 422 52 16-ф34 625 705
400 980 490 660 585 535 474 58 16-ф41 670 745
450 1080 540 685 610 560 524 60 20-ф41 705 795
500 1220 610 755 670 612 576 62 20-ф48 765 855
600 1360 680 890 795 730 678 62 20-ф54 840 985

C1aSS150
2" 260 130 152 120.5 92   16 伞φ19 205 265
2 1/2" 320 160 178 139.5 105   18 4-ф19 245 295
3" 320 160 190 152.5 127   19 4-ф19 305 345
4" 370 185 229 190.5 157   24 8-ф19 340 420
5" 510 255 254 216 186   24 8-ф22 425 465
6" 510 255 279 241.5 216   26 8-ф22 450 505
8" 580 290 343 298.5 270   29 8-ф22 530 525
10" 670 335 406 362 324   31 12-ф25 630 565
12" 760 380 483 432 381   32 12-ф25 680 630
14" 850 425 533 476 413   35 12-ф29 625 675
16" 980 490 597 540 470   37 16-ф29 670 710
18" 1080 540 635 578 533   40 16-ф32 705 770
20" 1220 610 699 635 584   43 20-ф32 765 825
24" 1360 680 813 749.5 692   48 20。ф35 840 945
28" 1750 875 927 864 800   71 28-ф35 1050 1110
32" 1850 925 1060 978 914   81 28-ф41 1125 1220
36" 2050 1025 1168 1086 1022   90 32-ф41 1260 1315
40" 2150 1075 1289 1200 1124   90 36-ф41 1325 1385
48" 2450 1225 1511 1422 1359   108 44-ф41   1395   1450

球阀安装注意事项:

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!

浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
