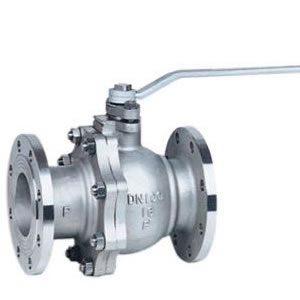

产品概述
Q41F球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。
主要性能规范
Q41F不锈钢浮动球阀主要性能规范
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
压力试验
Q41F不锈钢浮动球阀压力试验
公称压力 |
1.6 |
2.5 |
4.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
气密封试验 |
0.4-0.7 |
主要零件材料
Q41F不锈钢浮动球阀主要零件材料
阀体 |
|
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
球体 阀杆 |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
阀 座 |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
垫片 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片 |
阀杆座 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 |
填料 |
聚四氟乙烯PTFE 增强柔性石墨 |
填料压盖 |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
温度 |
-29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29℃~300℃(对位聚笨 PPL) |
介质 |
水 蒸汽 油品 |
硝酸类 |
强氧化介质 |
醋酸类 |
尿素类 |
主要外型尺寸
Q41F不锈钢浮动球阀主要外型尺寸(mm)
凸面法兰RF
Q41F Q41PPL 16C 16P 16R
|
DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
78 |
140 |
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
84 |
160 |
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
95 |
180 |
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
150 |
250 |
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
150 |
300 |
50 |
200 |
160 |
125 |
100 |
18 |
4-18 |
170 |
350 |
65 |
220 |
180 |
145 |
120 |
20 |
4-18 |
195 |
350 |
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
215 |
400 |
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
250 |
500 |
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
265 |
600 |
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
270 |
800 |
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
330 |
1200 |
凸面法兰 RF
Q41F Q41PPL 25 25P 25R
|
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
103 |
140 |
20 |
140 |
105 |
75 |
55 |
16 |
4-14 |
112 |
160 |
25 |
150 |
115 |
85 |
65 |
16 |
4-14 |
123 |
180 |
32 |
165 |
135 |
100 |
78 |
18 |
4-18 |
150 |
250 |
40 |
180 |
145 |
110 |
85 |
18 |
4-18 |
156 |
300 |
50 |
200 |
160 |
125 |
100 |
20 |
8-18 |
172 |
350 |
65 |
220 |
180 |
145 |
120 |
22 |
8-18 |
197 |
350 |
80 |
250 |
195 |
160 |
135 |
22 |
8-23 |
222 |
400 |
100 |
280 |
230 |
190 |
160 |
24 |
8-23 |
253 |
500 |
125 |
320 |
270 |
220 |
188 |
28 |
8-25 |
275 |
600 |
150 |
360 |
300 |
250 |
218 |
30 |
8-25 |
286 |
800 |
200 |
400 |
360 |
310 |
278 |
34 |
12-25 |
340 |
1200 |
凹凸法兰 MFM
Q41F Q41PPL 40 40P 40R
|
DN |
L |
D |
D1 |
D2 |
D6 |
b |
n-φd |
H |
D0 |
15 |
130 |
95 |
65 |
45 |
40 |
16 |
4-14 |
103 |
140 |
20 |
140 |
105 |
75 |
55 |
51 |
16 |
4-14 |
112 |
160 |
25 |
150 |
115 |
85 |
65 |
58 |
16 |
4-14 |
123 |
160 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-18 |
150 |
250 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-18 |
156 |
250 |
50 |
220 |
160 |
125 |
100 |
88 |
20 |
4-18 |
172 |
350 |
65 |
250 |
180 |
145 |
120 |
110 |
22 |
8-18 |
197 |
350 |
80 |
280 |
195 |
160 |
135 |
121 |
22 |
8-18 |
222 |
450 |
100 |
320 |
230 |
190 |
160 |
150 |
24 |
8-23 |
253 |
450 |
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-25 |
275 |
600 |
150 |
400 |
300 |
250 |
218 |
204 |
30 |
8-25 |
286 |
800 |
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-30 |
340 |
1200 |
凹凸法兰 MFM
Q41F Q41PPL 64 64P 64R
|
15 |
165 |
105 |
75 |
55 |
40 |
18 |
4-14 |
105 |
140 |
20 |
190 |
125 |
90 |
68 |
51 |
20 |
4-18 |
125 |
160 |
25 |
216 |
135 |
100 |
78 |
58 |
22 |
4-18 |
135 |
250 |
32 |
229 |
150 |
110 |
82 |
66 |
24 |
4-23 |
150 |
350 |
40 |
241 |
165 |
125 |
95 |
76 |
24 |
4-23 |
165 |
350 |
50 |
292 |
175 |
135 |
105 |
88 |
26 |
4-23 |
175 |
450 |
65 |
330 |
200 |
160 |
130 |
110 |
28 |
8-23 |
200 |
450 |
80 |
356 |
210 |
170 |
140 |
121 |
30 |
8-23 |
210 |
600 |
100 |
432 |
250 |
200 |
168 |
150 |
32 |
8-25 |
250 |
700 |
125 |
508 |
295 |
240 |
202 |
176 |
36 |
8-30 |
295 |
1100 |
150 |
559 |
340 |
280 |
240 |
204 |
38 |
8-34 |
340 |
1500 |
球阀安装注意事项:
1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
