产品展示
VQ370F、VQ370H、VQ370Y型蜗轮对夹式V球阀
放大图片
产品名称: VQ370F、VQ370H、VQ370Y型蜗轮对夹式V球阀
产品型号: VQ370F、VQ370H、VQ370Y
产品特点: VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀   产品概述 VQ370F、VQ370H、VQ370Y蜗轮对夹式V球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和
VQ370F、VQ370H、VQ370Y型蜗轮对夹式V球阀详细资料:
  产品概述

是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。手动V型球阀其主要特点是:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(1)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当对夹V型球阀关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。


主要性能规范
主要性能规范
公称压力 PN(MPa) 试验压力 适用介质 适用温度
壳体试验 密封试验
1.6 2.4 1.76 水、油、气及高粘度、含纤维、固体颗粒等介质 -28℃~550℃
2.4 3.75 2.75
4.0 6.0 4.4
应用规范 连接对夹 JB79-59 GB20592-97 AMSI B16.5
检验和试验 JB/T 9092-99 、API 598

主要零件材料
主要零件材料
零件名称 阀门材质
阀体、阀盖 WCB CF8
密封圈 2Cr13+氮化 304+氮化
球体 2Cr13+硬格 304+硬格
阀座、阀杆 2Cr13 304
垫片 柔性石墨+不锈钢 柔性石墨+不锈钢
双头螺栓 35CrMoA 1Cr18Ni9Ti

主要外形连接尺寸
主要外形连接尺寸(mm)

公称压力

或压力级

公称通径 尺寸(mm)
(mm) (in) W W1 d d1 H1 H
PN1.6MPa 25 - 50 25 64 38 57 200
40 - 60 25 82 49 63 205
50 - 75 32 100 60 92 225
65 - 85 38 120 75 100 235
80 - 100 45 131 89 108 260
100 - 115 50 158 113 117 270
125 - 135 55 180 140 140 320
150 - 160 65 216 164 177 370
200 - 200 80 268 205 200 390
250 - 240 92 326 259 252 420
300 - - - - 300 270 510
PN2.5MPa 25 - 50 25 64 38 57 200
40 - 60 25 82 49 63 205
50 - 75 32 100 60 92 225
65 - 85 38 120 75 100 235
80 - 100 45 131 89 108 260
100 - 115 50 158 113 117 270
125 - 135 55 180 140 140 320
150 - 160 65 216 164 177 370
200 - 200 80 268 205 200 390
250 - 240 92 326 259 252 420
300 - - - - 300 270 510
CLASS150 25 - 50 25 64 38 57 200
40 11/2 60 25 82 49 63 205
50 2 75 32 100 60 92 225
65 21/2 85 38 120 75 100 235
80 3 100 45 131 89 108 260
100 4 115 50 158 113 117 270
125 5 135 55 180 140 140 320
150 6 160 65 216 164 177 370
200 8 200 80 268 205 200 390
250 10 240 92 326 259 252 420
300 12 - - - 300 270 510

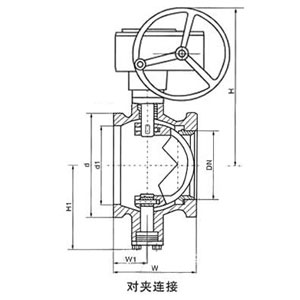

主要外形尺寸图

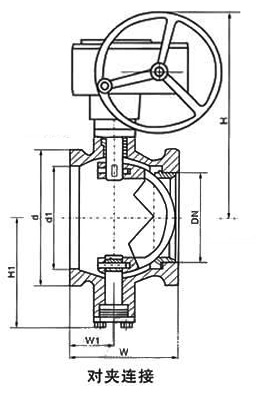

主要外形连接尺寸图



浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
