产品概述

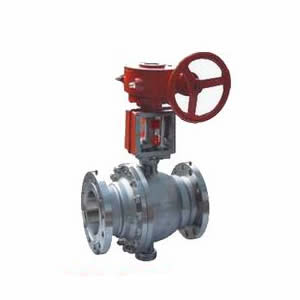

QY347F蜗轮氧气法兰球阀作为冶金工业中输送氧气管路上的启闭装置,较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品,所以必需防泄漏,防静电,防火花,以避免发生事故。 在结构上,设计为:阀瓣启闭时阀杆只升降而不转动,有效地降低了密封副磨损、填料磨损和上密封磨损;侧法兰上装有接地螺钉,避免产生静电火花;阀杆外露部分用有机玻璃密闭封盖,用以防尘防油。
执行标准
QY347F蜗轮氧气法兰球阀执行标准
设计与制造
|
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
压力试验
QY347F蜗轮氧气法兰球阀压力试验
公称压力 |
1.6 |
2.5 |
4.0 |
强度试验 |
2.4 |
3.8 |
6.0 |
水密封试验 |
1.8 |
2.8 |
4.4 |
气密封试验 |
0.4-0.7 |
主要零件材料及性能
QY347F蜗轮氧气法兰球阀主要零件材料及性能
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
球体 阀杆 |
2Cr13 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
阀 座 |
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL |
垫片 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 齿形垫片 |
阀杆座 |
聚四氟乙烯PTFE 不锈钢/柔性石墨 |
填料 |
聚四氟乙烯PTFE 增强柔性石墨 |
填料压盖 |
WCB |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
温度 |
-29~150(聚四氟乙烯 PTFE) -29~200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29~300(对位聚笨 PPL) |
介质 |
水 蒸汽 油品 |
硝酸类 |
强氧化介质 |
醋酸类 |
尿素类 |
主要连接尺寸及重量
QY347F-16P蜗轮氧气法兰球阀PN16主要连接尺寸及重量
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
H |
59 |
63 |
75 |
85 |
95 |
107 |
140 |
152 |
178 |
252 |
272 |
342 |
W |
130 |
130 |
160 |
180 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
1410 |
Wt(㎏) |
2.5 |
3 |
5 |
6 |
7 |
10 |
15 |
19 |
33 |
58 |
93 |
160 |
QY347F-25P蜗轮氧气法兰球阀PN25主要连接尺寸及重量
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1100 |
1100 |
1500 |
1500 |
QY347F-40P蜗轮氧气法兰球阀PN40主要连接尺寸及重量
公称通径DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
130 |
140 |
150 |
180 |
200 |
220 |
250 |
280 |
320 |
400 |
400 |
550 |
H |
59 |
63 |
75 |
97 |
107 |
142 |
152 |
178 |
252 |
272 |
342 |
345 |
W |
130 |
130 |
160 |
230 |
230 |
400 |
400 |
700 |
1000 |
1100 |
1500 |
1800 |
球阀安装注意事项:
1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
