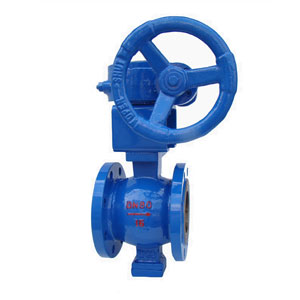

产品概述
是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。手动V型球阀其主要特点是:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(1)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当法兰V型球阀关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
主要性能规范
主要性能规范
公称压力 PN(MPa) |
试验压力 |
适用介质 |
适用温度 |
壳体试验 |
密封试验 |
1.6 |
2.4 |
1.76 |
水、油、气及高粘度、含纤维、固体颗粒等介质 |
-28℃~550℃ |
2.4 |
3.75 |
2.75 |
4.0 |
6.0 |
4.4 |
应用规范 |
连接法兰 |
JB79-59 GB20592-97 AMSI B16.5 |
检验和试验 |
JB/T 9092-99 、API 598 |
主要零件材料
主要零件材料
零件名称 |
阀门材质 |
阀体、阀盖 |
WCB |
CF8 |
密封圈 |
2Cr13+氮化 |
304+氮化 |
球体 |
2Cr13+硬格 |
304+硬格 |
阀座、阀杆 |
2Cr13 |
304 |
垫片 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
双头螺栓 |
35CrMoA |
1Cr18Ni9Ti |
主要外形连接尺寸
主要外形连接尺寸(mm)
公称压力
或压力级 |
公称通径 |
尺寸(mm) |
(mm) |
(in) |
L |
L1 |
d |
d1 |
H1 |
H |
PN1.6MPa |
25 |
- |
- |
- |
64 |
38 |
57 |
200 |
40 |
- |
- |
- |
82 |
49 |
63 |
205 |
50 |
- |
124 |
62 |
100 |
60 |
92 |
225 |
65 |
- |
145 |
72.5 |
120 |
75 |
100 |
235 |
80 |
- |
165 |
82.5 |
131 |
89 |
108 |
260 |
100 |
- |
194 |
97 |
158 |
113 |
117 |
270 |
125 |
- |
210 |
105 |
180 |
140 |
140 |
320 |
150 |
- |
229 |
114.5 |
216 |
164 |
177 |
340 |
200 |
- |
243 |
121.5 |
268 |
205 |
200 |
390 |
250 |
- |
297 |
148.5 |
326 |
259 |
252 |
420 |
300 |
- |
338 |
169 |
- |
300 |
270 |
510 |
PN2.5MPa |
25 |
- |
- |
- |
64 |
38 |
57 |
200 |
40 |
- |
- |
- |
82 |
49 |
63 |
205 |
50 |
- |
124 |
62 |
100 |
60 |
92 |
225 |
65 |
- |
145 |
72.5 |
120 |
75 |
100 |
235 |
80 |
- |
165 |
82.5 |
131 |
89 |
108 |
260 |
100 |
- |
194 |
97 |
158 |
113 |
117 |
270 |
125 |
- |
210 |
105 |
180 |
140 |
140 |
320 |
150 |
- |
229 |
114.5 |
216 |
164 |
177 |
340 |
200 |
- |
243 |
121.5 |
268 |
205 |
200 |
390 |
250 |
- |
297 |
148.5 |
326 |
259 |
252 |
420 |
300 |
- |
338 |
169 |
- |
300 |
270 |
510 |
CLASS150 |
25 |
- |
- |
- |
64 |
38 |
57 |
200 |
40 |
11/2 |
- |
- |
82 |
49 |
63 |
205 |
50 |
2 |
124 |
62 |
100 |
60 |
92 |
225 |
65 |
21/2 |
145 |
72.5 |
120 |
75 |
100 |
235 |
80 |
3 |
165 |
82.5 |
131 |
89 |
108 |
260 |
100 |
4 |
194 |
97 |
158 |
113 |
117 |
270 |
125 |
5 |
210 |
105 |
180 |
140 |
140 |
320 |
150 |
6 |
229 |
114.5 |
216 |
164 |
177 |
340 |
200 |
8 |
243 |
121.5 |
268 |
205 |
200 |
390 |
250 |
10 |
297 |
148.5 |
326 |
259 |
252 |
420 |
300 |
12 |
338 |
169 |
- |
300 |
270 |
510 |

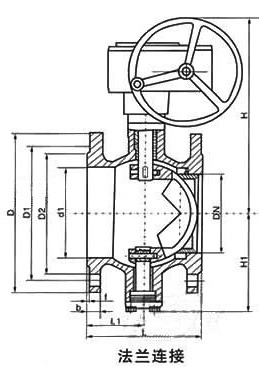

主要外形尺寸图
