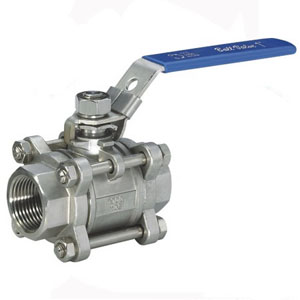

产品说明:
适用于工作温度 -29~180℃(密封圈为增强聚四氟乙烯)或 -29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品主要零件材料:
零件材料
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
水、蒸汽、油 |
Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C |
A105、
45
|
1Cr18Ni9Ti
1Cr18Ni9Ti
|
不
锈
钢
SS304 |
聚四氟乙烯PTFE
增强聚四氟乙烯VUILUK PTFE
对位聚苯PPL
|
聚四氟乙烯PTFE
对位聚苯PPL
|
硝酸类 |
Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P |
SS304
1Cr18Ni19Ti
|
SS304
1Cr18Ni9Ti
|
醋酸类 |
Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R |
SS316
Cr18Ni12Mo2Ti
|
SS316
1Cr18Ni12Mo2Ti
|
产品外形结构连接尺寸:
外形结构连接尺寸(mm)
公称通径 |
管螺纹 |
尺寸(mm) |
重量WT(g) |
d |
L |
W |
H |
E |
D |
D |
6 |
1/4″ |
8 |
60 |
110 |
56 |
11.5 |
30 |
320 |
10 |
3/8″ |
18 |
60 |
110 |
58 |
11.5 |
31 |
320 |
15 |
1/2″ |
10.5 |
60 |
110 |
58 |
14 |
32 |
350 |
20 |
3/4″ |
13 |
67.5 |
110 |
62 |
15 |
38 |
430 |
25 |
1″ |
17 |
73 |
110 |
68 |
15 |
45 |
570 |
32 |
1 1/4″ |
22 |
90 |
150 |
75 |
18 |
53.4 |
1000 |
40 |
1 1/2″ |
25 |
97.5 |
150 |
83 |
19 |
63 |
1550 |
50 |
2″ |
32 |
112 |
150 |
90 |
19 |
73 |
2170 |
65 |
2 1/2″ |
40 |
132 |
180 |
95 |
21 |
92 |
3625 |
80 |
3″ |
50 |
156 |
220 |
100 |
27 |
109 |
5800 |
100 |
4″ |
65 |
196 |
250 |
115 |
29 |
138 |
7200 |
产品外形结构尺寸图:

球阀安装注意事项:
1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
