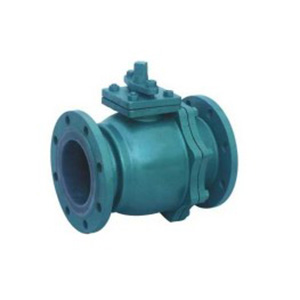

产品概述
内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的橡胶,故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。
产品特点
1、采用橡胶衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质
2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性
4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修
主要性能参数
主要性能参数
型号 |
Q41J-10 |
Q41J-16 |
Q41J-10C |
Q41J-16C |
工作压力(MPa) |
1.0 |
1.6 |
1.0 |
1.6 |
适用温度(℃) |
-10~150 |
-20~150 |
适用介质 |
腐蚀性介质 |
材料 |
阀体 |
铸铸铁、球墨铸铁完全包覆橡胶 |
碳钢、不锈钢完全包覆橡胶 |
球体 |
铸铸铁、球墨铸铁完全包覆橡胶 |
密封圈 |
天然胶NR、氯丁胶CR、丁腈胶NBR、
三元乙丙胶EPDM、氟橡胶FPM
|
天然胶NR、氯丁胶CR、丁腈胶NBR、
三元乙丙胶EPDM、氟橡胶FPM
|
填料 |
天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FPM |

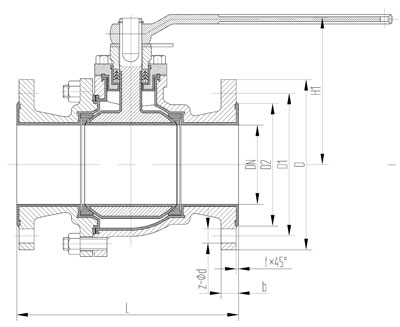

主要外形连接尺寸

Q41J-16浮动式衬胶球阀主要外形连接尺寸(mm)
公称通径 |
PN1.6(MPa) |
参考值 |
重量
kg |
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H1 |
Do |
15 |
130 |
95 |
65 |
45 |
3 |
14 |
4-Φ14 |
95 |
140 |
4 |
20 |
140 |
105 |
75 |
55 |
3 |
14 |
4-Φ14 |
98 |
150 |
4.5 |
25 |
150 |
115 |
85 |
65 |
3 |
16 |
4-Φ14 |
113 |
150 |
5.5 |
32 |
165 |
135 |
100 |
78 |
3 |
18 |
4-Φ18 |
130 |
180 |
7 |
40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
135 |
200 |
9 |
50 |
200 |
160 |
125 |
100 |
3.5 |
20 |
4-Φ18 |
140 |
220 |
15 |
65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
145 |
280 |
17 |
80 |
250 |
195 |
160 |
135 |
4 |
22 |
8-Φ18 |
205 |
320 |
30 |
100 |
280 |
215 |
180 |
155 |
4 |
24 |
8-Φ18 |
230 |
380 |
40 |
125 |
320 |
245 |
210 |
185 |
4 |
26 |
8-Φ18 |
252 |
500 |
60 |
150 |
360 |
280 |
240 |
210 |
4 |
28 |
8-Φ23 |
283 |
600 |
75 |
200 |
400 |
335 |
295 |
265 |
5 |
30 |
8-Φ23 |
325 |
750 |
130 |
250 |
450 |
405 |
355 |
320 |
5 |
34 |
12-Φ26 |
370 |
900 |
210 |
注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。
