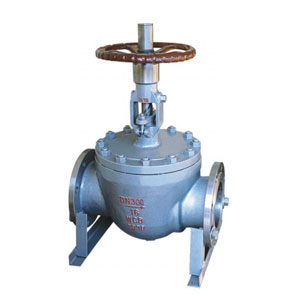

产品概述
传统的球阀,无论是浮动式或固定式,球体与阀座始终接触,开关扭矩大,密封面容易损伤,轨道球轮着启闭时,球体先偏转-δ角,然后转动,开关全过程中球体与阀座脱离,故阀座不会被擦伤,并且启闭扭矩小。
产品特点
1、启闭无摩擦。上欧阀门轨道球阀这一功能完全解决了传统阀门因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修。能有效减少装置停车,降低生产成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆,只需配一个小手轮阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力,将球楔压到阀座上而密封。使阀门的密封性能不受管线压差变化的影响,在各种工况下密封性能都有可靠保证。
6、密封面的自清结构。当球体倾离阀座时,管线中的流体会沿球体密封面成360°均匀通过。不仅消除了高速流体对阀座局部的冲刷,也冲走了密封面上的聚积物,达到自清洁的目的。
工作原理
工作原理
①当阀门处于全开位置时,顺时针转动手轮,在阀杆螺母与止推轴承配合下,阀杆开始下降并带动球体开始旋转。 |
②连续转动手轮,阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用,带动球体随阀杆不停的按顺时针方向转动。 |
③当阀门将要关闭时,阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。 |
④继续转动手轮,再次下降的阀杆会机械地压球体,使球体与阀座紧密接触,从而达到密封效果。 |
 |
 |
 |
 |
⑧继续转动手轮,当阀杆升到极限位置时,此时球也已随阀杆倒转了90°阀门已处于全开位置。 |
⑦当阀门将要开启时,阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停的按逆时针方向转动。 |
⑥连续转动手轮、阀杆会在向上升的同时带动球体倾离阀座。 |
⑤当阀门处于全关位置时逆时针转动手轮。在阀杆螺母与止推轴承配合下,阀杆开始升,并带动球体开始旋转。 |
技术规范
技术规范
设计依据 |
GB |
API |
结构长度 |
JB/T 7745
GB/T 12221 |
ANSI B16.10 |
连接法兰 |
GB/T 9113
JB/79 HG20592 |
ANSI B16.5 |
对焊端 |
GB/T 12224 |
MSS SP 44
ANSI B16.25 |
检验和试验 |
JB/T 9092 |
SPI 598 |
主要零件材质
主要零件材质
主要型号 |
零件名称 |
材质 |
|
阀体、阀盖 |
WCB |
ZG1Cr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
球体 |
|
|
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
密封面 |
硬质合金 合金钢 |
导向销 |
2Cr13 40CrMn |
阀杆螺母 |
铸锰黄铜 |
螺栓 |
35 |
1Cr18Ni9Ti |
螺母 |
35 45 |
填料 |
柔性石墨环PTFE |
垫片 |
柔性石墨缠绕垫 柔性石墨复合垫 |
手轮 |
可锻铸铁 |
产品性能规范
性能规范
压力等级 |
试验压力 |
适用环境 |
壳体试验 |
密封试验 |
1.6 |
2.4 |
1.76 |
易燃、易爆、
易挥发、易聚
合及剧毒场合 |
2.5 |
3.75 |
2.75 |
4.0 |
6.0 |
4.4 |
6.4 |
9.6 |
7.04 |
CLASS150 |
2.94 |
2.2 |
CLASS300 |
7.5 |
5.5 |
CLASS600 |
16.0 |
11.0 |
适用温度 |
-190~≤550℃ |
适用介质 |
水、油、天然气及各种软性介质与悬浮液等 |
驱动方式 |
气动、手动、电动 |
主要外形连接尺寸
主要外形连接尺寸(mm)
压力级 |
主要尺寸 |
公称通径(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
PN1.6MPa |
L |
100 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
H |
240 |
260 |
307 |
360 |
410 |
483 |
512 |
543 |
581 |
617 |
672 |
723 |
758 |
791 |
828 |
870 |
Kg |
9.5 |
16 |
19 |
28 |
30 |
41 |
55 |
78 |
115 |
215 |
270 |
385 |
502 |
876 |
980 |
1240 |
PN2.5MPa |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
H |
260 |
280 |
320 |
360 |
430 |
490 |
525 |
567 |
604 |
642 |
695 |
742 |
781 |
815 |
864 |
905 |
Kg |
9.5 |
16 |
19 |
28 |
30 |
45 |
59 |
82 |
121 |
230 |
289 |
402 |
540 |
913 |
1120 |
1280 |
PN4.0MPa |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
H |
260 |
280 |
320 |
360 |
436 |
492 |
527 |
607 |
649 |
701 |
750 |
750 |
790 |
832 |
875 |
910 |
Kg |
10 |
17 |
20 |
25 |
32 |
45 |
59 |
82 |
115 |
2130 |
295 |
402 |
540 |
913 |
1124 |
348 |
PN6.4MPa |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
- |
- |
H |
280 |
300 |
329 |
365 |
450 |
509 |
541 |
663 |
725 |
781 |
790 |
806 |
821 |
858 |
- |
- |
Kg |
10 |
17 |
20 |
25 |
32 |
52 |
68 |
106 |
168 |
281 |
355 |
498 |
689 |
1134 |
- |
- |
150Lb |
L |
127 |
140 |
165 |
178 |
190 |
203 |
229 |
356 |
394 |
457 |
533 |
910 |
686 |
762 |
964 |
914 |
300Lb |
L |
165 |
178 |
190 |
216 |
214 |
283 |
305 |
381 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
991 |
600Lb |
L |
216 |
229 |
241 |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
球阀安装注意事项:
1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
