产品概述
可分为T型气动三通球阀和L型气动三通球阀。T型三通球阀能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型三通球阀只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只能起到分流作用。气动三通球阀特点如下:
1、三通球阀一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
2、三通球阀在结构上采用一体化结枸,四面阀座的密封型式,法兰连接少,可靠性高,设计实现了轻量化。
3、三通球阀结构紧凑、启闭迅速、流道畅通、流体阻力小。
主要性能参数
主要性能参数
公称压力
PN(MPa) |
试验压力 |
壳体 |
高压液密封 |
低压液密封 |
1.6 |
2.4 |
1.76 |
0.6 |
2.5 |
3.75 |
2.75 |
4.0 |
6.0 |
4.4 |
CLASS150 |
3.0 |
2.2 |
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
适用温度 |
-28~350℃ |
应用规范 |
连接法兰 |
JB79-59 GB9113、
HG20592-97、 ANSI B16.5 |
检验试验 |
JB/T 9092-99 、API598 |
主要零件材料
主要零件材料
零件名称 |
材质 |
GB |
ASTM |
阀体、阀盖 |
WCB |
A216-WCB |
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
球体 |
1Cr18Ni9Ti |
SS 304 |
阀座、阀杆 |
2Cr13 |
A246-416 |
双头螺栓 |
35CrMoA |
A193-B7 |
产品外形结构尺寸
Q644F、Q645F-16C型气动三通法兰铸钢L型球阀外形结构尺寸(mm)
型号 |
公称通径
DN(mm) |
尺寸(mm) |
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
Q644F-16
L型
|
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 |
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 |
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 |
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 |
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 |
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 |
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 |
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 |
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 |
Q644F、Q645F-16C型气动三通法兰铸钢T型球阀外形结构尺寸(mm)
型号 |
公称通径
DN(mm) |
尺寸(mm) |
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
Q645F-16
T型
|
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 |
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 |
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 |

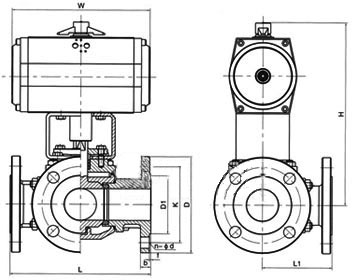

产品外形结构尺寸图:
气动球阀的维护:
气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。
气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。
气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。
