Q641F46型气动衬氟法兰球阀PN16~PN100
放大图片

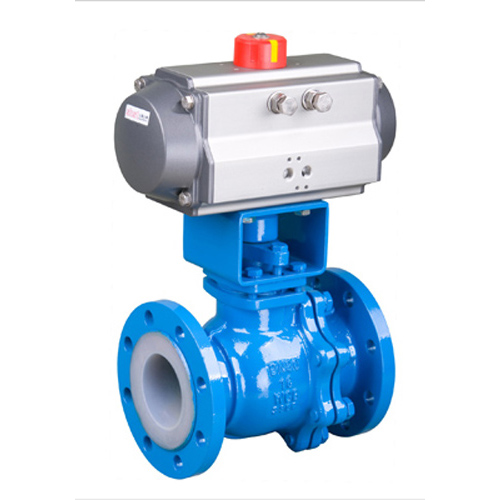

产品名称: Q641F46型气动衬氟法兰球阀PN16~PN100
产品型号: Q641F46
产品特点: Q641F46气动衬氟法兰球阀PN16~PN100 Q641F46气动衬氟法兰球阀PN16~PN100是为各种强腐蚀性介质管路的自动启闭控制而设计的,广泛适用于石油、化工、染化、、制酸制碱等行业,是目前防腐阀
Q641F46型气动衬氟法兰球阀PN16~PN100详细资料:


产品概述

是为各种强腐蚀性介质管路的自动启闭控制而设计的,广泛适用于石油、化工、染化、农药、制酸制碱等行业,是目前防腐阀门设备最理想的选择之一。 Q641F46系列气动衬氟球阀采用氟塑料衬里,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,因此可在-20℃~150℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

主要性能参数

主要性能参数
阀体形式 两段式铸造阀体(内衬四氟)
公称通径 DN15~DN400
公称压力 PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K
法兰标准 GB、JB、HG、JIS、ANSI、DIN
连接形式 法兰式
压盖型式 螺栓压紧式
适用温度 -40~+180℃
球体形式 "O"型全衬氟球体
流量特性 近似快开特性
密封填料 V型聚四氟乙烯填料、柔性石墨填料等

主要零件及材料

主要零件及材料
阀体 铸铁、铸钢、不锈钢
阀芯 不锈钢+聚四氟依稀(F46)
阀座 聚四氟依稀(F46)
阀杆 2Cr13
填料 柔性石墨、聚四氟依稀
支架 铸铁、铸钢、不锈钢
联轴器 25、35、45

主要性能指标

主要性能指标
试验压力(MPa) 公称压力(MPa) 压力级(class) JIS(K)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.75 6.0 9.6 15.0 3.0 7.5 16.5 2.4 3.8
密封试验 1.76 2.75 4.4 7.04 11.0 2.2 5.5 12.1 1.5 2.8
气密试验 0.4~0.7MPa

主要外形结构尺寸

Q641F46气动衬氟法兰球阀PN16外形结构尺寸(mm)
公称通径 L D D1 D2 b Z-¢d H H1 A 重量(kg)
15 130 95 65 45 14 4-¢14 150 54 177 7
20 130 105 75 55 16 4-¢14 150 7.8
25 140 115 85 65 16 4-¢14 174 11
32 165 135 100 78 18 4-¢18 174 80 216 15
40 165 145 110 85 18 4-¢18 208 22
50 203 160 125 100 20 4-¢18 237 31
65 222 180 145 120 20 4-¢18 285 36
80 241 195 160 135 22 4-¢18 302 51
100 305 215 180 155 22 8-¢18 324 125 290 84
125 356 145 210 185 24 8-¢18 450 110
150 394 280 240 210 24 8-¢23 480 150
200 457 335 295 265 26 8-¢23 526 230

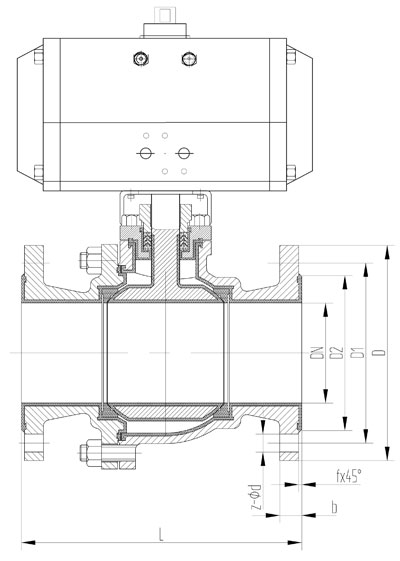

产品外形结构尺寸图:

外形尺寸图



气动球阀的维护:

气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。



气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。

气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!



浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。

Q641F46型气动衬氟法兰球阀PN16~PN100相关产品:
