产品展示

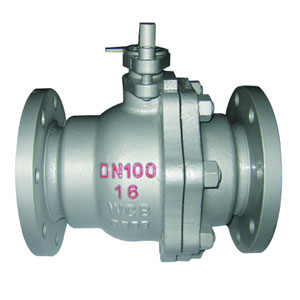

Q41H型手动金属硬密封球阀
放大图片
产品名称: Q41H型手动金属硬密封球阀
产品型号: Q41H
产品特点: Q41H手动金属硬密封球阀 Q41H金属硬密封球阀系列产品的球体和阀座采用金属对金属密封,阀座采用板弹簧加载的密封结构,突破了软密封球阀使用温度较低和不适用带颗粒介质的限制。硬密封球阀
Q41H型手动金属硬密封球阀详细资料:


产品概述

Q41H金属硬密封球阀系列产品的球体和阀座采用金属对金属密封,阀座采用板弹簧加载的密封结构,突破了软密封球阀使用温度较低和不适用带颗粒型介质的限制。硬密封球阀使用于高温高压的水、蒸汽、油品、粘稠性和颗粒型介质的装置和管路中。

产品特点
1、阀座采用板弹簧加载的密封结构,能使用较高温度和带有颗粒性的介质;
2、采用下装式阀杆、设有倒密封结构,能确保填料处的可靠密封;
3、球可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全;
4、球体和密封面采用氮化、堆焊、喷涂等方式进行处理后,可适用不同的工艺要求;
5、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所;
6、可加装气动执行器和电动执行器,实现集中控制和远程控制。
7、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
8、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
9、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
10、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。



主要零件材料

主要零件材料

主要零件材料
序号 材料
标准 零件名称
材料牌号
碳钢 不锈钢
GB ASTM GB ASTM
01 阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
02 阀盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
03 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
04 螺母 45 A194-2H 0Cr18Ni A194-8M
05 垫圈 金属夹石墨
06 球体 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮
F304/F316
/F304L/F316L
渗氮
07 阀座 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti渗氮
F304/F316
/F304L/F316L
渗氮
08 阀座支承圈 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
09 阀座弹簧 17-7PH 17-7PH 17-7PH 17-7PH
10 阀座密封圈 石墨
11 阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
12 止推轴承 金属夹PTFE
1, 3 阀杆填料 石墨
14 填料压环 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316
/F304L/F316L
15 填料压盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
16 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
17 定位板 2Cr13 A276-410 1Cr18Ni9Ti 304

主要连接尺寸及重量

Q41H-16C手动硬密封球阀主要连接尺寸(mm)
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 105 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6 7 10 15 19 33 58 93 160

Q41H-25C手动硬密封球阀主要连接尺寸(mm)
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 105 95 107 142 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt(㎏) 2.5 3 5 6.5 9 12 20 25 44 75 105 200


浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
