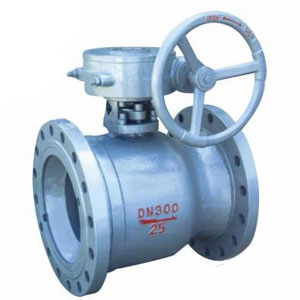

QZ41M型高温球阀替代闸阀
放大图片
产品名称: QZ41M型高温球阀替代闸阀
产品型号: QZ41M
产品特点: QZ41M高温球阀替代闸阀    产品概述 本公司设计QZ41M高温球阀替代闸阀是采用新密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性
QZ41M型高温球阀替代闸阀详细资料:


产品概述

本公司设计是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦 力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点,上欧牌高温球阀与截止阀、柱塞阀、排污阀,结构长度相符,扩大了球阀使用范围,高温球阀替代闸阀广泛用于石油、化工、橡胶、造纸、制药等行业,可替代截止阀、柱塞阀、快速排污阀。适用介质:水、蒸汽、导热油等酸类,使用温度:≤350℃。



主要性能规范

主要性能规范
型号 公称压力 (Mpa) 试验压力(MPa) 工作温度 (℃) 适用介质
强度(水) 密封(水) 气密封
QZ41M-1.O 1.0 1.5 1.1 0.6 ≤250 蒸汽、气水、油品、 煤气、天然气、氨碱、醋酸铜、氨液
QZ41M-1.6 1.6 2.4 1.8 ≤300
QZ41M-2.5 2.5 4.O 2.8



主要零件材质

主要零件材质
零件名称 材料
QZ41M-1.6
QZ41M-1.0
QZ41M-2.50
阀体 HT200 QT450-1O
球体 不锈钢
阀杆
密封圈 石墨等
扳手 QT450-10



主要连接尺寸

QZ41M-10C高温球阀替代闸阀主要连接尺寸(mm)
DN L D D1 D2 b Z-φd H DO
40 165 145 110 85 18 4-18 155 250
50 180 160 125 100 20 175 300
65 195 180 145 120 195

80

210 195 160 135 22 225 320
100 230 215 180 155 8-18 250
125 255 245 210 185 24 270 360
150 280 280 240 210 8-23 290
200 330 335 295 265 26 320 450



QZ41M-16C高温球阀替代闸阀主要连接尺寸(mm)
DN L D D1 D2 b Z-φd H D0
40 240 145 110 85 18 4-18 155 250
50 250 160 125 100 20 175 300
65 265 180 145 120 195
80 280 195 160 135 22 225 320
100 300 215 180 155 24 8-18 250
125 325 245 210 185 26 270 360
150 350 280 240 210 28 8-23 290
200 400 335 295 265 30 12-23 320 450



QZ41M-25C高温球阀替代闸阀主要连接尺寸(mm)
DN L D D1 D2 b Z-φd H D0
40 240 145 110 85 18 4-18 155 250
50 250 160 125 100 20 175
65 265 180 145 120 24 8-18 195 300
80 280 195 160 135 26 225 320
100 300 230 190 160 30 8-23 250
125 325 270 220 188 32 8-25 270 360
150 350 300 250 218 290
200 400 360 310 278 36 12-25 320 450


浙江上欧泵阀服务承诺:
(1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
