产品展示

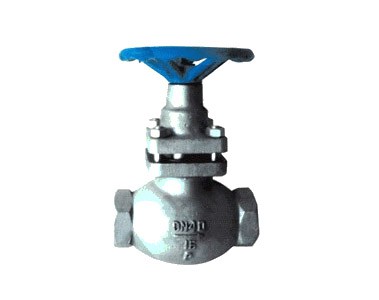

U11SM内螺纹柱塞阀
放大图片
产品名称: U11SM内螺纹柱塞阀
产品型号: U11SM
产品特点: U11SM内螺纹柱塞阀柱塞截止阀中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏。
U11SM内螺纹柱塞阀详细资料:


U11SFM内螺纹柱塞阀概述:

内螺纹柱塞阀无需保养,是跑、冒、滴、漏的克星。其原理是由手轮旋转通过阀杆带动柱塞在孔架中间上下往复运动来完成启闭功能。

内螺纹柱塞阀是由阀体、阀盖、阀杆,柱塞,导向、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。柱塞截止阀中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性,杜绝了内泄漏。由于密封环采用回弹性强,耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。从而提高了柱塞截止阀的使用寿命。柱塞截止阀结合柱塞阀的无泄漏有点和截止阀启闭快的特点,成为一种结构新颖,用途广泛的新产品。

内螺纹柱塞阀的主要结构尺寸



公称通径
DN(mm)

U11SM、UJl1H-1.6 25.40 C.P.R 主要结构尺寸及外形尺寸

阀体长度
L

接头长度
L1

接头长度
S

手轮直径
Do

管螺纹 G
(寸)

关闭高度
H≈

开启高度
H1≈

重量
(kg)

15

90

14

32

80

1/2

133

157

2.1

20

100

16

36

100

3/4

141

169

2.8

25

120

18

46

120

1

165

199

3.8

32

140

20

55

140

11/4

179

225

5.8

40

170

22

65

160

11/2

198

246

8.3

50

200

24

80

200

2

226

282

13.2



柱塞阀的性能规范



阀体材料

适用温度

适用介质

压力范围

铸钢

≤250℃

水、蒸汽、油品

PN 1.6-6.4MPa

铸铁

≤180℃

水、蒸汽、油品

PNl.6

不锈钢

≤200℃

硝酸、醋酸

通径范围

含钼不锈钢

≤200℃

氮、氢、尿素等

DNl 5-300mm



柱塞阀的实验压力



实验项目

实验介质

实验压力

压强实验

1.5PN

高压密封实验

1.1 PN

低压气密封实验

0 5-0.7MPa



订货须知:

    一、①U11SFM内螺纹柱塞阀产品名称与型号②U11SFM内螺纹柱塞阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定U11SFM内螺纹柱塞阀型号,请按U11SFM内螺纹柱塞阀型号直接向我们上欧销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上欧的阀门专家为您审核把关。
