一、概述：
800X 压差旁通平衡阀用于空调系统供回水之间以平衡压差的阀门，可提高系统的利用率，保持压差的准确恒定值，并可大限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X 压差旁通平衡阀优越于其它平衡阀，它不需其它执行机械，完全靠介质自身的压力差来达到系统平衡之功能，节约能源及安装场地空间。
二、工作原理

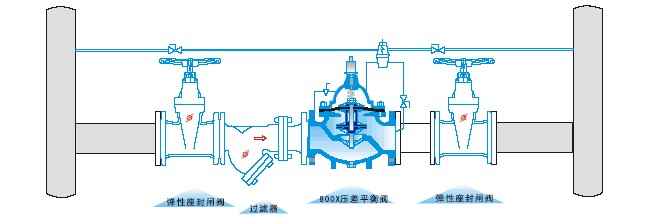

当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。
三、主要技术参数
|
公称压(Mpa)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
适用介质
|
介质温度(℃)
|
|
1.0
|
1.5
|
1.1
|
水
|
0-80
|
|
1.6
|
2.4
|
1.76
|
|
2.5
|
3.75
|
2.75
|
四、主要零件材料
|
零件名称
|
零件材料
|
|
阀体阀盖
|
WCB
|
|
阀座阀盘
|
铜合金
|
|
密封圈 O型圈
|
丁腈橡胶
|
|
阀杆
|
2Cr13
|
|
弹簧
|
50CrVA
|
|
针型阀
|
铜合金
|
|
球阀
|
铜合金
|
|
浮球阀
|
铜合金
|
|
微型过滤器
|
不锈钢
|
五、主要连接尺寸
|
公称通径
（mm）
|
尺 寸（mm）
|
|
L
|
H1
|
H
|
|
20
|
150
|
126
|
520
|
|
25
|
160
|
126
|
520
|
|
32
|
180
|
126
|
520
|
|
40
|
200
|
160
|
610
|
|
50
|
203
|
160
|
610
|
|
65
|
216
|
180
|
625
|
|
80
|
241
|
200
|
642
|
|
100
|
292
|
270
|
750
|
|
125
|
330
|
310
|
808
|
|
150
|
356
|
320
|
864
|
|
200
|
495
|
370
|
1135
|
|
250
|
622
|
430
|
1185
|
|
300
|
698
|
480
|
1325
|
|
350
|
787
|
525
|
1385
|
|
400
|
914
|
580
|
1445
|
|
450
|
978
|
635
|
1445
|
订货须知：
一、①800X压差旁通平衡阀产品名称与型号②800X压差旁通平衡阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定800X压差旁通平衡阀型号，请按800X压差旁通平衡阀型号直接向我们上欧销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上欧的阀门专家为您审核把关。
