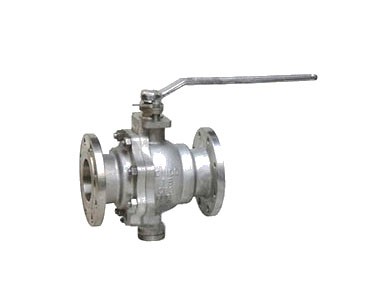

Q47H固定式球阀产品特征：

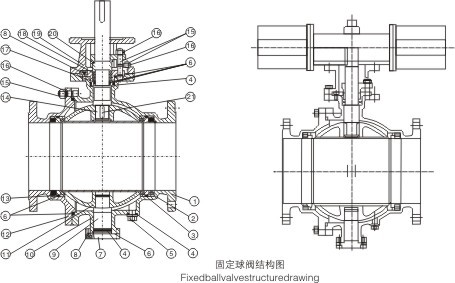

    Q47H固定式球阀 采用上下阀杆固定阀芯(轴支式)和可动密封座设计。工作更稳定。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。本产品可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。

 Q47H固定式球阀 特点
     1、Q47H固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
     2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
     3、Q47H固定式球阀 采用全通径或缩径设计，流通阻力小。
     4、金属硬密封Q47H固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
     5、Q47H固定式球阀 采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
     6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。

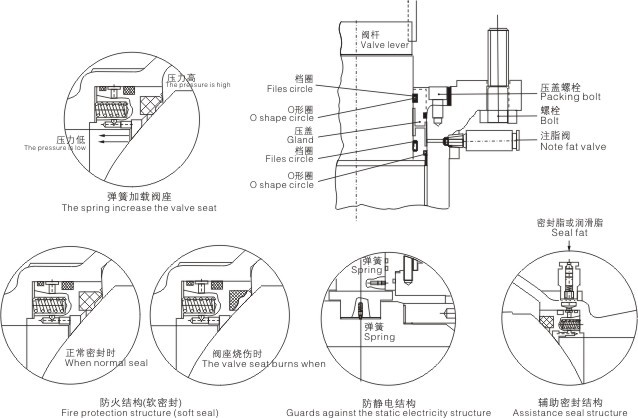

     7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
     8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
     9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
     10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。

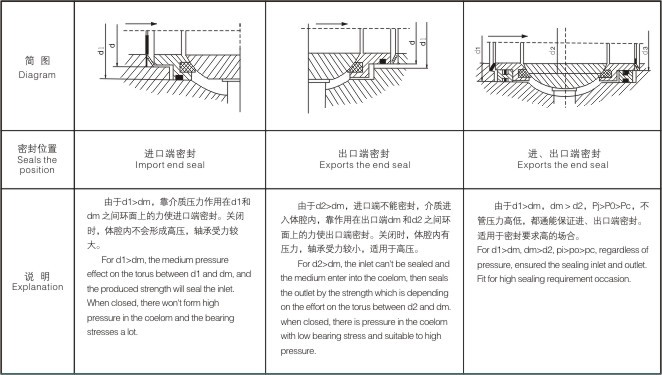

Q47H固定式球阀 密封结构





2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法兰 Q347F 25 25P 25R	32	180	135	100	78	18	4-18	30	85	160
	40	190	145	110	85	18	4-18	32	95	230
	50	216	160	125	100	20	4-18	43	107	230
	65	241	180	145	120	22	8-18	70	142	400
	80	283	195	160	135	22	8-18	110	152	400
	100	305	230	190	160	24	8-23	150	178	500
	125	381	270	220	188	28	8-25	200	252	500
	150	403	300	250	218	30	8-25	230	278	600
	200	502	360	310	278	34	12-25	260	395	600
	250	568	425	370	332	36	12-30	283	480	800
	300	648	485	430	390	40	16-30	380	585	800
	350	762	550	490	448	44	16-34	425	625	800
	400	838	610	550	505	48	16-34	492	720	800
	500	991	730	660	610	52	20-41	555	840	830
	600	1143	840	770	718	56	20-41	675	1050	830
	700	1346	955	875	815	60	24-48	850	1150	830

订货须知：

    一、①Q47H固定式球阀 产品名称与型号②Q47H固定式球阀 口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定Q47H固定式球阀 型号，请按Q47H固定式球阀 型号直接向我们上欧销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上欧的阀门专家为您审核把关。
