一、 概述

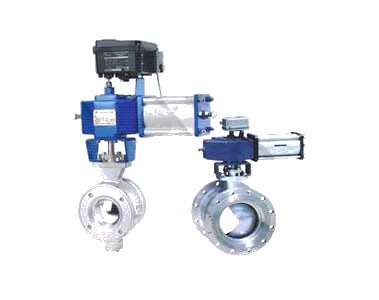

　　ZSHV-气动V型切断球阀由V型球阀和角行程电动执行机构组成的一种新颖切断球阀，广泛应用于造纸、食品、石油、化工、冶金、电力、制药、楼宇等行业中。该系列球阀具有如下特点：
　　1. 结构新颖、紧凑、阀芯带有V型结构，阀体与阀芯之间采用可动不锈钢硬密封阀座，使之具有极高的剪切与密封功能。因此除适用于液体、气体等介质之外，还特别适用于粘度大、含有纤维或微小固体颗粒的悬浊液的介质。实现对有关工艺参数的二位置控制或采用具有调节功能的脉冲控制（点动）。
　　2. 切断阀的驱动部分采用电动执行机构，具有体积小、重量轻、功能强、稳定可靠、控制精度高、操作方便等特点。
二、ZSHV气动V型切断球阀主要技术数据
　　（一） 公称压力：1.6Mpa；2.5Mpa；4.0Mpa
　　（二） 工作温度：-20℃~150℃
　　　　　　　　　　-20℃~300℃
　　（三） 流量特性：近似等百分比
　　（四） 泄漏量：GB/T4213-92Ⅳ级
　　（五） 电源电压：220VAC
　　（六） 输入信号：
　　1. 开关量信号220VAC
　　2. 接受控制系列220VAC100ms
　　左右脉冲信号,则该切断阀
　　可作调节阀使用
　　（七） 阀门反馈信号(可选)
　　1. 上、下限无源触点
　　2. 1KΩ电位计输出
三、订货须知
　　（一）产品订货若不按第五节的顺序编写型号，则需提供如下资料：
　　1． 切断阀型号、公称直径、公称压力、阀门材质、工作温度、工艺介质
　　2． 反馈信号：
　　（1）触点开关（2）1KΩ电位计
　　（二）订货时注明连接法兰、螺栓、螺母是否成套供应，材质：
　　1.A3钢   2.不锈钢
　　（三）切断阀作用方式，用户不注明，制造厂常规提供电开式。
　　（四）使用在防爆场所与蒸汽介质上，订货时加以注明。
　　（六）电动执行机构型号由供需方协商选择
四、安装、使用和维护
　　（一） ZKRV系列电动V型切断球阀的安装方式：
　　公称通径：DN25~DN250采用对夹式法兰
           　　　　DN300~DN500采用法兰式，法兰标准GB9119.8-88
　　（二） 切断阀安装位置应便于观察、调整、操作和维护检修。
　　（三） 角行程电动执行机构的使用与维修另见该产品的使用说明书
　　（四） 切断阀安装时应使介质流向与阀体指示方向一致，即使V型阀芯对着介质的流向。
　　（五） 管道在安装前应清除污物、焊渣，安装后阀门以全开位置让管道进行清洗。
五、系列产品型号编制说明


订货须知：

    一、①ZSHV气动V型切断球阀产品名称与型号②ZSHV气动V型切断球阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定ZSHV气动V型切断球阀型号，请按ZSHV气动V型切断球阀型号直接向我们上欧销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上欧的阀门专家为您审核把关。
