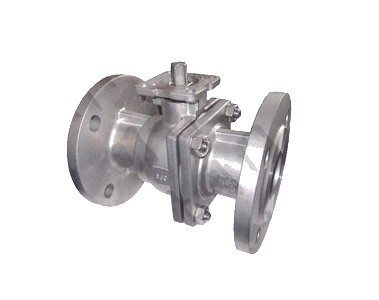

Q41F高平台球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
Q41F高平台球阀产品特征
|
公称压力
|
1.6-6.4MPa
|
|
适用稳定范围
|
-20～232℃～350℃
|
|
适用介质
|
水、油、气及某些腐蚀性液体（W。O。G）
|
|
对焊标准(BW)
|
GB12224.ANSIB16.25
|
Q41F高平台球阀主要连接尺寸及重量
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
d
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
76
|
100
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
|
b
|
14
|
16
|
16
|
18
|
18
|
20
|
22
|
24
|
24
|
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
|
H
|
75
|
95
|
90
|
110
|
130
|
140
|
170
|
180
|
250
|
|
w
|
130
|
140
|
140
|
170
|
200
|
220
|
350
|
350
|
550
|
|
n-do
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
Q41F高平台球阀主要零件材料
|
零件名称
|
材质
|
|
不锈钢
|
碳钢
|
|
螺栓
|
不锈钢SS304
|
碳钢
|
|
弹簧垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
螺母
|
不锈钢SS304
|
碳钢
|
|
阀盖
|
不锈钢CF8/CF8M
|
碳钢WCB
|
|
阀体
|
不锈钢CF8/CF8M
|
碳钢WCB
|
|
球体
|
不锈钢CF8
|
不锈钢CF8
|
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
阀杆
|
不锈钢SS316
|
不锈钢SS304
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
压紧螺母
|
不锈钢SS316
|
不锈钢SS304
|
|
弹簧垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
订货须知：
一、①Q41F高平台球阀产品名称与型号②Q41F高平台球阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定Q41F高平台球阀型号，请按Q41F高平台球阀型号直接向我们上欧销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上欧的阀门专家为您审核把关。
