产品展示

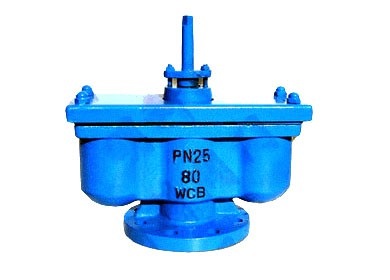

QB2双口排气阀
放大图片
产品名称: QB2双口排气阀
产品型号: QB2
产品特点: QB2双口排气阀,又名P2排气阀是管道必配设备,安装在管道高点或闭气地方,来排除管内气体,来疏通管道,使管道运转正常,如停电,停泵管内会出现负压力会引起管道振动或破裂,该排气阀及时吸气,确保管路安全。
QB2双口排气阀详细资料:

一、QB2双口排气阀工作原理:

当需要排出管道内的气体时,应逆时针方向旋转阀杆,使其阀杆连同阀门上升,使管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出,当需要检修或清扫体腔时,应将阀门关闭。本排气阀,顺时针旋转阀杆时为关闭。


二、QB2双口排气阀用途及主要性能规范:

本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
⑴注:D>350mm管路请选单口排气阀(QB1-10)。
⑵安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检验停水。
⑶如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。
本排气阀适用水、热水、高温度100℃的管道上,使管道内的气体全部排出。


三、QB2双口排气阀产品特点:

  1、能够排除管道中的气体,减少阻力,节约能源。
  2、当管道负压时,能快速自动吸气,防止管道破裂。
  3、浮球为不锈钢,使用寿命长,安全可靠。

四、QB2双口排气阀主要技术参数

  产品型号:P2 、 QB2
  口径范围:DN40 ~ DN300
  压力范围:PN10
  温度范围: -5℃~ 80 ℃。
  阀体材质: 铸铁、铸钢、不锈钢。
  连接方式: 法兰。

五、QB2双口排气阀主要外形连接尺寸



型号
公称通径
主要尺寸(mm)
D
D1
D2
L
Z-φd
介质
阀体材料
QB2-10
40
145
110
85
430
4-φ18
铸铁
QB2-10
50
160
125
100
430
4-φ18
铸铁
QB2-10
75
195
160
135
470
4-φ18
铸铁
QB2-10
100
215
180
155
500
4-φ18
铸铁
QB2-10
150
280
240
210
540
8-φ20
铸铁
QB2-10
200
335
295
265
700
8-φ20
铸铁




QB2-10型双口排气阀每小时排气量表




规格
50
75
100
150
200
立方米/小时
4-173
85-352
14-597
22-904
27-1145



双口排气阀注意事项
(1)注:D>350mm管道请选单口排气阀(QBI-10)。
(2)安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F-16),以免检修停水。
(3)如需方要求排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。
订货须知:

    一、①QB2-10型双口排气阀产品名称与型号②QB2-10型双口排气阀口径③是否带附件以便我们的为您正确选型。
    二、若已经由设计单位选定QB2-10型双口排气阀型号,请按QB2-10型双口排气阀型号直接向我们上欧销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上欧的阀门专家为您审核把关。
