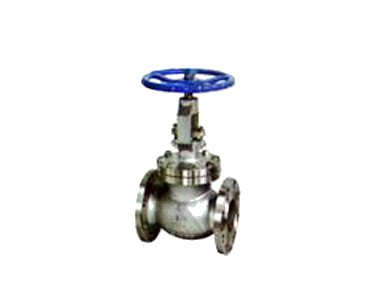

美标截止阀法兰连接的截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等.
J41H美标截止阀主要零件材料及性能
体、盖 |
阀杆
|
密封面
|
垫片(环) |
填料 |
工作温度 |
适用介质 |
WCB |
2Cr13 |
13Cr
STL
木体材料
With Body
Material 尼龙
Nylon
|
增强柔性石墨
13Cr/柔性石墨
Enhanced
Flexible
Graphite
1Cr13/Flexible
Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L
|
柔性石墨
增强柔性石墨
Flexible
Graphite
Enhanced
Flexible
Graphite
SFB/260
SFP/260
PTFE
|
≤425 |
水
蒸汽
油品
Water
Steam
Petroleum
Products
|
WC1 |
38CrMoAl 25Cr2MoV
|
≤425 |
WC6 |
≤540 |
WC9 |
≤570 |
C5 C12 |
≤540 |
CF8 |
F304 |
≤200
|
硝酸
醋酸
尿素
Nitric
acid
Acetic
acid
|
CF8M |
F316 |
CF3 |
F304L |
CF3M |
F316L |
J41H美标截止阀主要尺寸
DN
|
150Lb 凸面法兰(RF) 主要尺寸Dimensions(mm)
|
重量 Weight
|
mm |
in |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
D0 |
15 |
1/2 |
108 |
89 |
60.5 |
35 |
11.2 |
4-16 |
241 |
100 |
6.9 |
20 |
3/4 |
117 |
98 |
69.9 |
43 |
12.7 |
4-16 |
241 |
100 |
9.8 |
25 |
1 |
127 |
108 |
79.2 |
51 |
14.2 |
4-16 |
242 |
125 |
13.5 |
32 |
11/4 |
140 |
117 |
89 |
63 |
16 |
4-16 |
280 |
160 |
19.5 |
40 |
11/2 |
165 |
127 |
98.6 |
73 |
17.5 |
4-16 |
286 |
160 |
28.5 |
50 |
2 |
203 |
152 |
120.7 |
92 |
19 |
4-19 |
368 |
200 |
18 |
65 |
21/2 |
216 |
178 |
139.7 |
105 |
22.4 |
4-19 |
387 |
200 |
30 |
80 |
3 |
241 |
190 |
152.4 |
127 |
24 |
4-19 |
411 |
250 |
41 |
100 |
4 |
292 |
229 |
190.5 |
157 |
24 |
4-19 |
454 |
250 |
64 |
125 |
5 |
356 |
254 |
216.0 |
186 |
24 |
8-22.5 |
455 |
350 |
86 |
150 |
6 |
406 |
279 |
241.3 |
216 |
25.4 |
8-22.5 |
541 |
350 |
113 |
200 |
8 |
495 |
343 |
298.5 |
270 |
28.4 |
8-22.5 |
651 |
450 |
178 |
250 |
10 |
622 |
406 |
362.0 |
324 |
30.2 |
12-25.4 |
800 |
450 |
270 |
300 |
12 |
698 |
483 |
431.8 |
381 |
32 |
12-25.4 |
1231 |
600 |
350 |
350 |
14 |
787 |
533 |
476.3 |
413 |
35 |
12-29 |
1450 |
600 |
460 |
400 |
16 |
914 |
597 |
539.8 |
470 |
36.6 |
26-29 |
1645 |
600 |
590 |
订货须知:
一、①J41H美标截止阀产品名称与型号②J41H美标截止阀口径③J41H美标截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号,请按美标截止阀型号直接向我们上欧销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上欧的阀门专家为您审核把关。
