产品概述
是一种适用性很强的新型产品,电液动蝶阀以电液推杆作动力源,通过双向齿轮泵输出压力油,经油路 集成块的控制 送至油缸,实现活塞往复运动,同时通过曲柄转动阀轴、阀板作90°范围旋转,达到调节流量的目的。广泛用干冶金、矿山、电力、建材、医药、化工等行业生产 过程中,能对管道中介质的流量进行远程控制或现场控制。
本阀具有:动作灵敏,运行平稳,能有效缓冲外来的冲击力,行程控制准确,可以带负荷启动及超阶级负荷保护功能,它是机、 电、液一体化全封闭结构,工作油路循环于无压的封闭钢筒里,体积小,不漏油,便于安装,维修。能在恶劣的环境下工作,不吸尘,不进水,能耗小,使用寿命长 等特点。
主要性能参数
主要性能 公称压力:0.1 MPa
适用温度:≤300%
适用介质:空气含尘烟气
电源电压:三相380 V
泄漏率:≤1.5%
产品外形结构尺寸
外形结构尺寸(mm)
DN |
D1 |
D |
L1 |
L2 |
L3 |
L4 |
L |
R |
b |
n-cpd |
电液推杆 型号 |
电机功率
(KW ) |
200 |
245 |
280 |
281 |
212 |
573 |
1105 |
160 |
100 |
8 |
8-18 |
DYTZ250-150 |
0.37 |
250 |
305 |
350 |
300 |
237 |
623 |
1105 |
160 |
106 |
8 |
12-18 |
DYTZ250-150 |
0.37 |
300 |
355 |
400 |
346 |
277 |
673 |
1105 |
160 |
106 |
8 |
12-18 |
DYTZ250-150 |
0.37 |
350 |
406 |
450 |
371 |
313 |
723 |
1105 |
160 |
106 |
8 |
12-18 |
DYTZ250-150 |
0.37 |
400 |
455 |
500 |
396 |
338 |
773 |
1255 |
200 |
106 |
8 |
16-18 |
DYTZ250-150 |
0.55 |
450 |
505 |
550 |
400 |
363 |
823 |
1255 |
200 |
130 |
8 |
16-18 |
DYTZ450-250 |
0.55 |
500 |
555 |
600 |
421 |
388 |
873 |
1255 |
220 |
130 |
10 |
20-18 |
DYTZ450-250 |
0.75 |
550 |
605 |
650 |
425 |
413 |
923 |
1495 |
220 |
130 |
10 |
20-18 |
DYTZ700-400 |
0.75 |
600 |
655 |
700 |
450 |
438 |
973 |
1495 |
220 |
130 |
10 |
20-18 |
DYTZ700-400 |
0.75 |
650 |
705 |
750 |
475 |
485 |
1010 |
1520 |
220 |
250 |
10 |
20-18 |
DYTZ700-400 |
0.75 |
700 |
755 |
800 |
500 |
510 |
1010 |
1520 |
240 |
250 |
10 |
20-18 |
DYTZ700-400 |
0.75 |
800 |
870 |
930 |
568 |
560 |
1208 |
1520 |
240 |
250 |
12 |
24-24 |
DYTZ700-400 |
0.75 |
900 |
970 |
1030 |
618 |
610 |
1308 |
1520 |
240 |
250 |
12 |
24-24 |
DYTZ700-400 |
0.75 |
1000 |
1070 |
1130 |
678 |
660 |
1418 |
1740 |
260 |
250 |
12 |
28-24 |
DYTZ1000-500 |
1.1 |
1050 |
1150 |
1190 |
698 |
690 |
1520 |
1740 |
260 |
350 |
12 |
28-24 |
DYTZ1000-400 |
1.1 |
1100 |
1170 |
1230 |
718 |
710 |
1560 |
1740 |
280 |
350 |
12 |
28-24 |
DYTZ1000-500 |
1.1 |
1120 |
1190 |
1250 |
728 |
720 |
1580 |
1740 |
280 |
350 |
12 |
28-24 |
DYTZ1000-500 |
1.1 |
1200 |
1270 |
1330 |
758 |
750 |
1640 |
1740 |
280 |
350 |
12 |
28-24 |
DYTZ1000-500 |
1.1 |
1250 |
1320 |
1380 |
795 |
785 |
1710 |
1740 |
280 |
350 |
14 |
32-24 |
DYTZ1000-500 |
1.1 |
1320 |
1390 |
1450 |
830 |
820 |
1780 |
1740 |
300 |
350 |
14 |
32-24 |
DYTZ1000-500 |
1.1 |
1400 |
1470 |
1530 |
870 |
860 |
1880 |
1740 |
300 |
350 |
14 |
36-24 |
DYTZ1500-500 |
1.5 |
1500 |
1570 |
1630 |
920 |
910 |
1980 |
1740 |
320 |
400 |
14 |
36-24 |
DYTZ1500-500 |
1.5 |
1600 |
1670 |
1730 |
970 |
960 |
2080 |
1890 |
320 |
400 |
14 |
40-24 |
DYTZ1500-500 |
1.5 |
1700 |
1770 |
1830 |
1020 |
1010 |
2180 |
1890 |
340 |
400 |
16 |
40-24 |
DYTZ1500-600 |
1.5 |
1800 |
1870 |
1930 |
1070 |
1060 |
2280 |
1910 |
340 |
400 |
16 |
44-24 |
DYTZ1750-600 |
2.2 |
1900 |
1970 |
2030 |
1120 |
1110 |
2440 |
1910 |
360 |
500 |
16 |
44-24 |
DYTZ1750-600 |
2.2 |
2000 |
2070 |
2130 |
1170 |
1160 |
2540 |
1910 |
360 |
500 |
16 |
48-24 |
DYTZ2400-600 |
3 |
2120 |
2190 |
2250 |
1250 |
1230 |
2660 |
1910 |
380 |
500 |
18 |
48-24 |
DYTZ2400-600 |
3 |
2200 |
2270 |
2330 |
1310 |
1290 |
2820 |
1910 |
380 |
500 |
18 |
52-24 |
DYTZ2400-600 |
3 |
2400 |
2470 |
2530 |
1370 |
1350 |
2920 |
2105 |
400 |
500 |
18 |
56-24 |
DYTZ3000-700 |
4 |
2500 |
2570 |
2630 |
1440 |
1420 |
3060 |
2105 |
420 |
500 |
18 |
56-24 |
DYTZ3000-700 |
4 |
2650 |
2720 |
2780 |
1515 |
1495 |
3210 |
2275 |
420 |
500 |
18 |
60-24 |
DYTZ3000-800 |
4 |
2800 |
2870 |
2930 |
1590 |
1570 |
3360 |
2275 |
440 |
500 |
18 |
64-24 |
DYTZ3000-800 |
4 |
3000 |
3080 |
3140 |
1690 |
1670 |
3560 |
2275 |
440 |
500 |
20 |
68-24 |
DYTZ3000-800 |
4 |

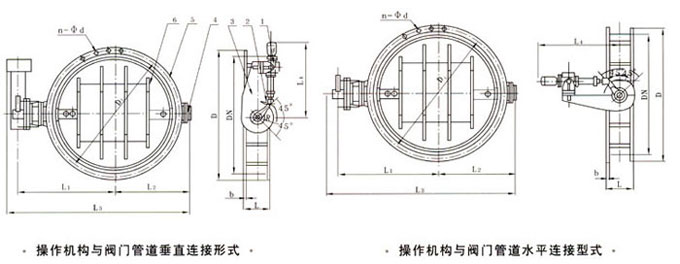

产品外形结构尺寸图
