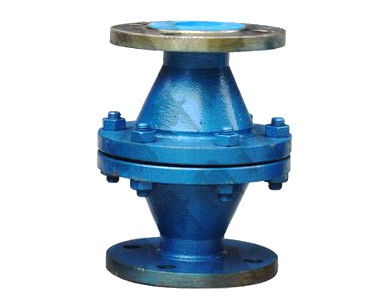

一、GZW管道阻火器概述:
GZW-Ⅰ型阻爆燃型管道阻火器系新型可燃气体管道阻火器,属更新换代的新产品。阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。
GZW管道阻火器主要用途
阀体材料 |
碳钢WCB、不锈钢304、316、 |
阻火芯件材料 |
不锈钢防爆阻火波纹板 |
密封件材料 |
耐油石棉橡胶、四氟PTFE |
环境温度 ℃ |
≤480 |
公称压力(MPa) |
0.6~5.0 |
防爆级别 |
BS5501:ⅡA、ⅡB、ⅡC |
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。主要性能1、阻火器连续13次以亚音速火焰试验,每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。
二、GZW燃气管道阻火器主要外形与国标法兰连接尺寸:
规格
|
安装尺寸(mm)
|
|
K |
DL
|
H
|
N-d
|
DN20 |
Ø105 |
Ø75 |
Ø130 |
160 |
4×14 |
DN25 |
Ø115 |
Ø85 |
Ø135 |
160 |
4×14 |
DN32 |
Ø135 |
Ø100 |
Ø155 |
180 |
4×18 |
DN40 |
Ø145 |
Ø110 |
Ø170 |
200 |
4×18 |
DN50
|
Ø160 |
Ø125 |
Ø195 |
220 |
4×18
|
DN65 |
Ø180 |
Ø145 |
Ø220 |
220 |
4×18 |
DN80 |
Ø195 |
Ø160 |
Ø250 |
250 |
8×18 |
DN100
|
Ø215 |
Ø180 |
Ø295 |
260 |
8×18
|
DN125 |
Ø245 |
Ø210 |
Ø360 |
300 |
8×18 |
DN150
|
Ø280 |
Ø240 |
Ø430 |
360 |
8×22
|
DN200
|
Ø335 |
Ø295 |
Ø520 |
420 |
12×22
|
三、GZW燃气管道阻火器主要外形与国标法兰连接尺寸:
规格 |
安装尺寸(mm) |
|
K |
DL
|
H
|
N-d
|
3/4" |
98 |
70 |
Ø130 |
160 |
4×15 |
1 |
108 |
79.5 |
Ø135 |
160 |
4×15 |
1-1/4" |
117 |
89 |
Ø155 |
180 |
4×15 |
1-1/2" |
127 |
98.5 |
Ø170 |
200 |
4×15 |
2" |
152 |
120.5 |
Ø195 |
220 |
4×19
|
2-1/2" |
178 |
139.5 |
Ø220 |
220 |
4×19 |
3" |
190 |
152.5 |
Ø250 |
250 |
4×19 |
4" |
229 |
190.5 |
Ø295 |
260 |
8×19
|
5" |
254 |
216 |
Ø360 |
300 |
8×22 |
6" |
279 |
241.5 |
Ø430 |
360 |
8×22
|
8" |
343 |
298.5 |
Ø520 |
420 |
8×22
|
订货须知:
一、①GZW燃气管道阻火器产品名称与型号②GZW燃气管道阻火器口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定GZW燃气管道阻火器型号,请按GZW燃气管道阻火器型号直接向我们上欧销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们上欧的阀门专家为您审核把关。
